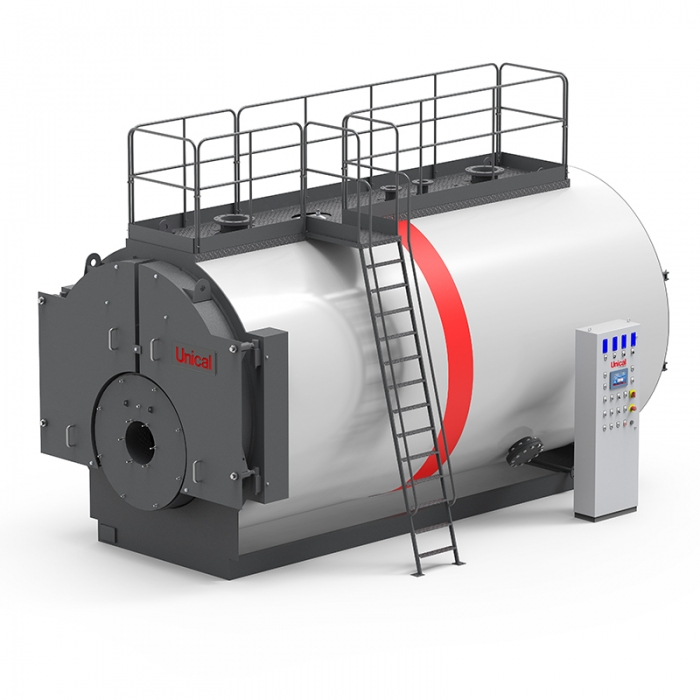

TERNOX D 2P
Kuumaveekatel, 3 efektiivse suitsukäiguga, veesärgiga kolde tagaseinaga, horisontaalse konstruktsiooniga.
TERNOX D 2P seeria on kuumaveekatelde perekond, mis on loodud maksimaalse ohutusrõhule kuni 6 baari või soovi korral ka kõrgemale rõhule. Valikus on erinevaid mudeleid võimsusega 2000 kuni 22000 kW.
Üldised omadused:
3 efektiivse suitsukäiguga katel koosneb silindrilisest märja põhjaga koldest, millest leek liigub läbi kolde (1. suitsukäik) ning siseneb kolde lõpus oleva pöördkambri 2. suitsukäigu torukimpu. Suitsud naasevad ettepoole, kus nad sisenevad 3. suitsukäigu torukimpu.
Torukimbust väljudes kogutakse suits tagumisse suitsukambrisse ja juhitakse korstnasse.
Katla korpus: katla korpuse, väliskesta, kolde, suitsugaaside pöördkambri, torulaudade ja torukimbu komponendid on valmistatud kvaliteetsest terasest vastavalt kehtivatele eeskirjadele.
Kasutatud materjalidega on kaasas tootmissertifikaadid, mis kinnitavad keemilisi ja mehaanilisi omadusi ning tootmistsükli ajal tehtud kontrolle ja seega ka nende sobivust kasutuseks. Pöördkamber on valmistatud lamedatest toruplaatidest. Keevisliited tehakse vastavalt kvalifitseeritud personali poolt heakskiidetud protseduuridele.
Pärast tootmise lõppu testitakse iga rõhku kandvat osa hüdraulilise katse abil.
Suitsutorud: kvaliteetsest terastorukimbust moodustavad osad keevitatakse torulaudade külge kvalifitseeritud automaatsete protseduuride abil.
Esiuksed: valmistatud terasplekist, hermeetiliselt suletud suitsugaaside lekke vastu, need on seestpoolt vooderdatud tulekindla isolatsioonibetooniga. Põleti on kinnitatud spetsiaalsele sõltumatule äärikule.
Tagumine suitsukamber: valmistatud terasplekist, isoleeritud sobivast materjalist valuga, varustatud horisontaalse äärikuga korstna ühendamiseks ning kontroll- ja puhastusluukidega.
Alus: koosneb terasprofiilidest raamist, mis on toruplaatide külge keevitatud.
Väliskesta isolatsioon: soojusisolatsiooni tagab 100 mm paksune mineraalvillast matt, mis on väljastpoolt kaitstud alumiiniumfooliumiga (roostevabast terasest tellimisel).
Standardkomplekt koosneb: (1)
Plaat põleti kinnitamiseks koos leegikontrolli vaateavaga (põletiava puurimine tellimisel)
Katla tõsteaasad
Standarddokumentatsioon
(1) Kogus ja mudel võivad pakutava konfiguratsiooni järgi erineda.
Lisakomponendid:
ÖKONOMAISER katlast väljuvate suitsugaaside jääksoojuse taaskasutamiseks, saadaval gaasi- või kerge kütteõli versioonides
KONDENSAATOR katlast väljuvate suitsugaaside latentse soojuse taaskasutamiseks, saadaval ainult gaasiversioonides
ELEKTRIKILP BASIC_W
ELEKTRIKILP IML_W
KATLA OHUTUSSEADMETE PAIGALDUSKOMPLEKT: kõigi ohutus- ja juhtimisseadmete jaoks vajalike ühendustega paigaldustoruliides paigaldatakse katla pealevoolule.
REDELI JA KÄIGUTEE KOMPLEKT süsinikterasest reelinguga keevitatud ühendustega ja värvitud spetsiaalse roostekindla värviga.
KÕRGE EFEKTIIVSUSEGA VARIANT Võimalus tagada katlaga efektiivsus 94–95%
