SIEMENS RWF50; RWF55

RWF50....

Kirjeldus
RWF50... kasutatakse peamiselt temperatuuri või rõhu reguleerimiseks õli- või gaasiküttel töötavates küttesüsteemides. Sõltuvalt mudelist kasutatakse seda kompaktse 3-positsioonilise kontrollerina ilma nurkpositsioneerimise tagasisideta või moduleeriva kontrollerina analoogväljundiga. Välise lüliti abil saab selle muuta 2-positsiooniliseks kontrolleriks 2-astmeliste põletite juhtimiseks. Sisseehitatud termostaadifunktsioon lülitab põleti sisse ja välja.

Kontrolli töörežiimi saab muuta kütmiselt jahutusele või vastupidi.

Kontrolleritel on kaks 4-kohalist 7-segmendilist näidikut tegeliku väärtuse (punane) ja seadeväärtuse (roheline) jaoks.
RWF50.2-l on 3-positsiooniline väljund, mis koosneb 2 releest juhtelemendi avamiseks või sulgemiseks.
RWF50.3-l on analoogväljund.
Moduleerivas režiimis töötab RWF50... PID-kontrollerina. Kaheastmelises režiimis pakub RWF50... juhtimist seatud lülitusläve alusel. Binaarsisendi abil saab muuta teist seadeväärtust või nihutada seadeväärtust. Standardfunktsiooniks on isehäälestuv funktsioon PID-juhtimisparameetrite määramiseks.

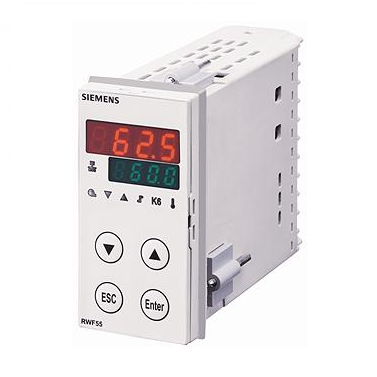

RWF55.5 ja RWF55.6

Kompaktsed universaalsed kontrollerid optimeeritud temperatuuri ja rõhu reguleerimiseks moduleerivate või mitmeastmeliste põletite ja kliimaseadmetega ühenduses.

RWF55-t kasutatakse peamiselt temperatuuri või rõhu reguleerimiseks õli- või gaasiküttel töötavatel küttejaamadel. Sõltuvalt seadistusest kasutatakse seda kompaktse 3-positsioonilise kontrollerina või moduleeriva kontrollerina analoogväljundiga. Välise lüliti abil saab selle muuta 2-positsiooniliseks kontrolleriks 2-astmeliste põletite juhtimiseks. Sisseehitatud termostaadifunktsioon lülitab põleti sisse ja välja.

Kontrolleri töörežiimi saab muuta kütmiselt jahutusele või vastupidi.

Kontrolleritel on kaks 4-kohalist 7-segmendilist näidikut tegeliku väärtuse (punane) ja seadeväärtuse (roheline) jaoks.
RWF55-l on 3-positsiooniline väljund, mis koosneb 2 releest juhtelemendi avamiseks või sulgemiseks.
Samuti on olemas analoogväljund ja multifunktsionaalne relee (K6), mida saab kasutada 12 erineva lülitusfunktsiooni seadistamiseks.
Kontrolleritel on standardvarustuses RS-485 liides Modbus slave. Lisaks on RWF55.6-l Profibus DP liides.

Moduleerivas režiimis töötab RWF55 PID-regulaatorina. Kaheastmelises režiimis pakub RWF55 juhtimist seatud lülitusläve alusel.
RWF55 seadeväärtust saab määrata regulaatoril või väliselt liidese kaudu.
Kasutaja kasutab seda küttekatla või jahutussüsteemi temperatuuri või rõhu reguleerimiseks.
Seadeväärtuse miinimumi ja maksimumi piirväärtusi on võimalik reguleerida.
2 binaarsisendit kasutatakse selliste funktsioonide täitmiseks nagu seadeväärtuse muutmine, seadeväärtuse nihutamine või töörežiimi muutmine.
Standardfunktsioonina on olemas isehäälestuv funktsioon, mida kasutatakse PID-juhtimisparameetrite määramiseks.

Seadmrte tarne ex-works tingimustel 10 tööpäeva

Asendavad RWF40...

RWF50.21A9  Põhiversioon 3-positsioonilise väljundiga – üksikpakend
RWF50.21A9 Põhiversioon 3-positsioonilise väljundiga – mitmikpakend (20 tk)
RWF50.30A9 Põhiversioon analoogväljundiga – üksikpakend
RWF50.31A9 Põhiversioon analoogväljundiga – mitmikpakend (20 tk)
Siemens RWF55.50A9 Täisversioon 3-positsioonilise väljundiga, analoogväljund, RS-485 – üksikpakend
Siemens RWF55.51A9 Täisversioon 3-positsioonilise väljundiga, analoogväljund, RS-485 – mitmikpakend (20 tk)
Siemens RWF55.51A9 Täisversioon 3-positsioonilise väljundiga, analoogväljund, RS-485 – mitmikpakend (20 tk)
Siemens RWF55.61A9 Täisversioon 3-positsioonilise väljundiga, analoogväljund, RS-485 Profibus-DP – mitmikpakend (20 tk)

Juhtseadmed kuuluvad turvalisusseadmete hulka.

Juhtseadmete remontimine ei ole lubatud ja paigaldamine kuulub väljaõppe saanud spetsialistide kompetentsi.
