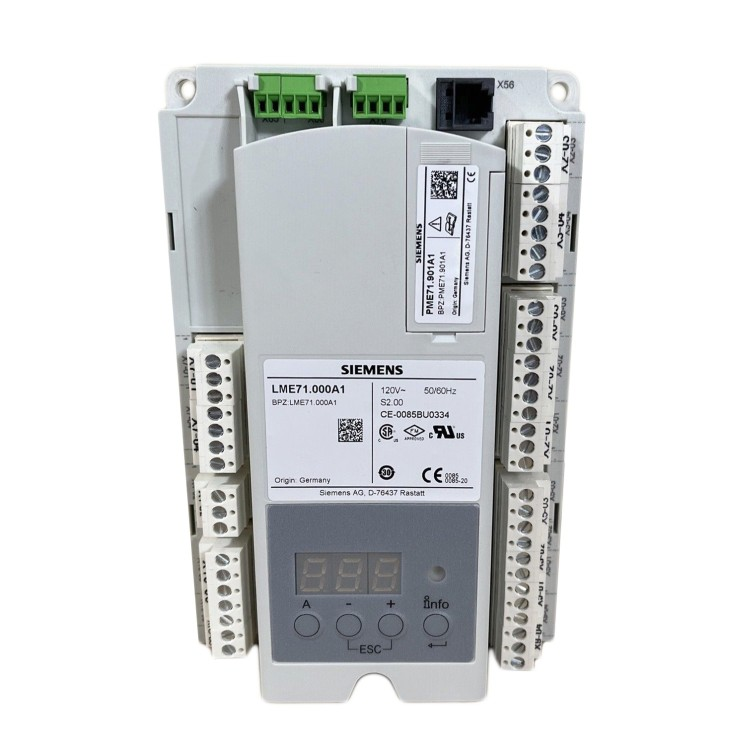

SIEMENS põleti juhtplokk LME7....
LME75..., LME76....

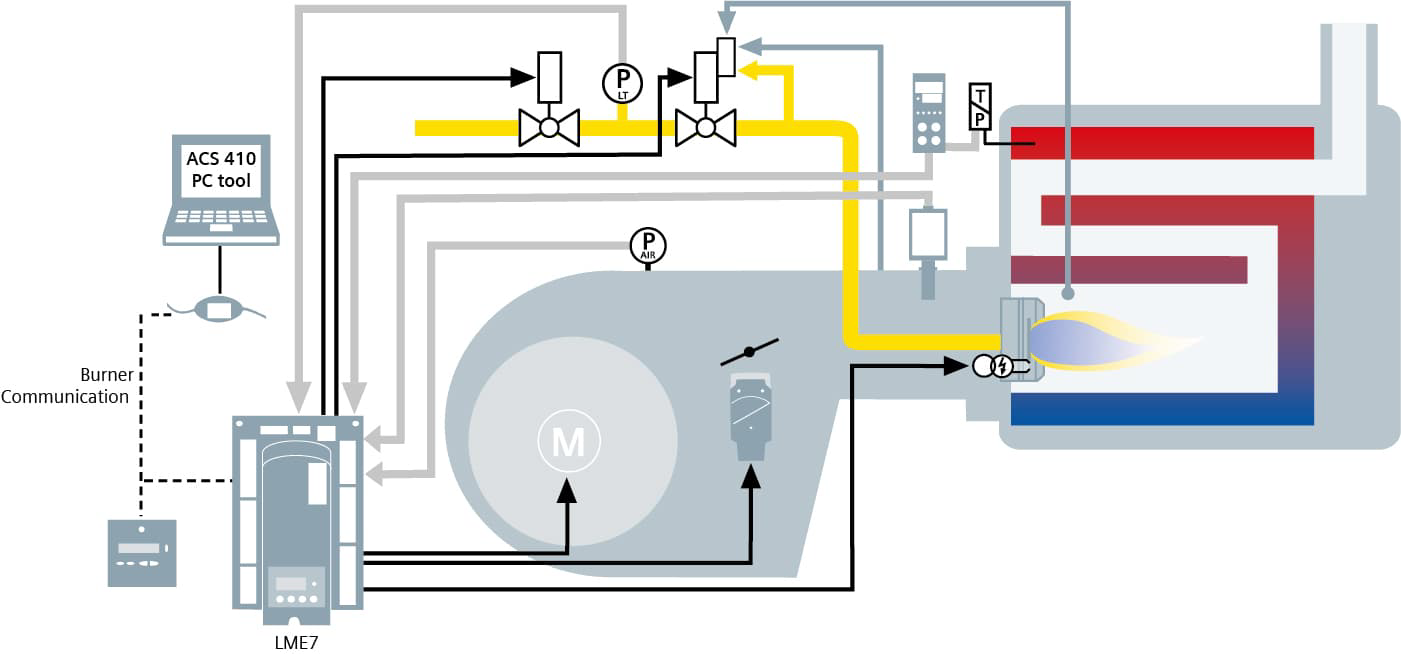

LME75/LME76 on mikroprotsessoripõhine põleti automaatika koos sobivate süsteemikomponentidega keskmise ja suure võimsusega sundventilatsiooniga põletite juhtimiseks ja järelevalveks.
LME75/LME76 ja see andmeleht on mõeldud originaalseadmete tootjatele (OEM), kes kasutavad LME75/LME76 oma toodetes või nende peal.
Ettevaatust!
Kõik LME75/LME76 (P7156) põhidokumentatsioonis esitatud ohutus-, hoiatus- ja tehnilised märkused kehtivad ka käesoleva dokumendi kohta. Nende eiramine tekitab ohutusfunktsioonide kahjustamise ja elektrilöögi ohu.
Kasutusalad
LME75/LME76 vastutab 1- või 2-astmeliste sundventilatsiooniga põletite või pneumaatilise/mehaanilise suhte juhtimisega modulatsiooniga sundventilatsiooniga põletite kasutuselevõtu ja järelevalve eest pideva töö ajal.
Sõltuvalt LME75/LME76-st toimub leegi järelevalve pideva töö ajal järgmiste andurite või häirete abil:
| Siemens põleti juhtplokk LME7 | |
|
LME71.000A2
LME72.000A2
LME73.000A2
LME75.000A2
LME76.000A2
|
 |
|
PME75.231Ax A7156.7
PME75.811Ax A7156.1
PME75.812Ax A7156.3
PME75.831Ax A7156.4
PME76.231Ax A7156.8
PME76.811Ax A7156.2
PME76.812Ax A7156.6
PME76.831Ax A7156.5
|
 |
|

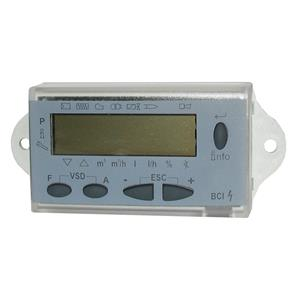

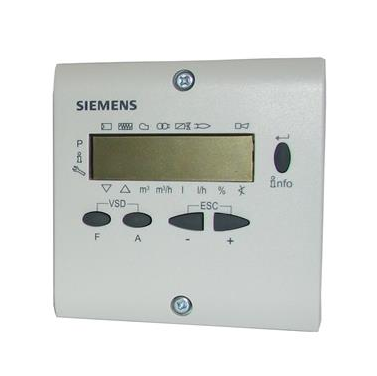

Ekraani- ja operaatoriüksus, LMV2/LMV3/LME jaoks, IP54
AZL21.00A9
AZL23.00A9
|
  |
|

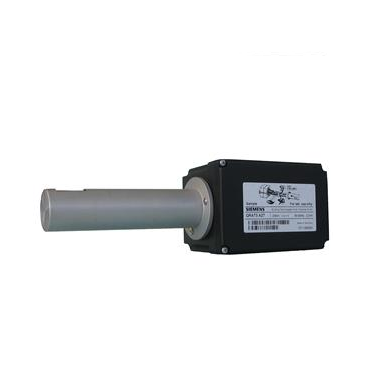

QRA73.A27
QRA75.A27
|
 |
| LME75 | LME76 | Pideva töö ajal: |
|
• • • - |
- - • • |
QRA7 UV leegiandur
QRI iinfrapuna leegiandur
Ionisatsiooniandur
LFS1 leegi kontrollseade ja RAR9 leegiandur või ionisatsioonielektrood
|
| LME75 | LME76 | Katkendliku töö ajal: |
|
-
-
|
•
•
|
LFS1 flame safeguard with QRA2/QRA4/QRA10 UV flame detector
LFS1 flame safeguard with QRA2/QRA4/QRA10 UV flame detector and ionization probe
|
- Rakendused vastavalt standardile EN 267: Sundventilatsiooniga põleti vedelkütuste jaoks
- Rakendused vastavalt standardile EN 676: Sundventilatsiooniga põleti gaaskütuste jaoks
- Rakendused vastavalt standardile EN 746-2: Tööstuslikud termotöötlusseadmed
- Osa 2: Põlemis- ja kütusekäitlussüsteemide ohutusnõuded
- Tüübikontrollitud ja heaks kiidetud vastavalt standardile DIN EN 298
