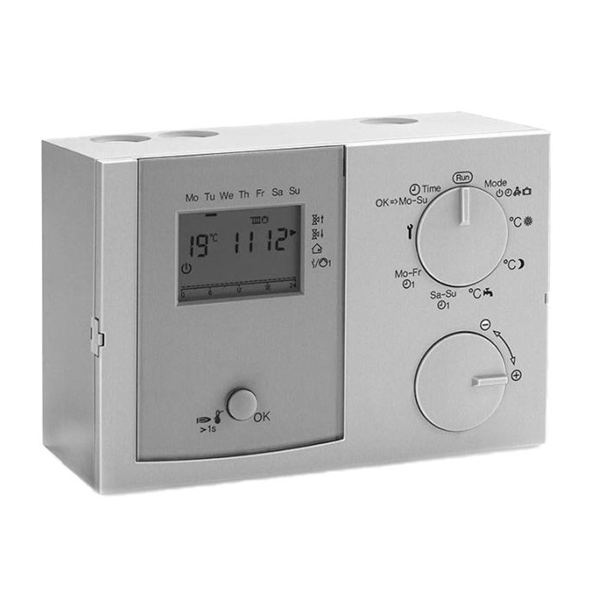

Kütteautomaatika Elster Kromschröder Lago 0321
Lago 0321

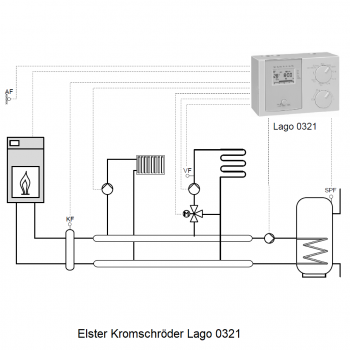

Kütteautomaatika juhib ühte üheastmelist küttekatelt, põletiga kaminat vms., ühte otsest radiaatorküttekontuuri, ühte segistiga kontuuri (põrandküte) ja tarbevee soojendamise retsirkulatsiooniliiniga kontuuri (kui otsest küttekontuuri ei kasutata).
Funktsioonid:
— iganädalane aja-temperatuuri programm, eraldi iga kütte- ja sooja tarbevee kontuuri jaoks;
— küttekontuuride ilmastikust sõltuv töörežiim (temperatuur kontuurides muutub sõltuvalt välistemperatuurist);
— päevase ja öise ruumitemperatuuri automaatne vahetamine;
— võimalus ühendada kaugjuhtimismooduleid ruumitemperatuuri ja niiskuseanduriga;
— võimalus juhtida tahkekütusekatelt peamise soojusallikana;
— süsteemi külmumiskaitse funktsioon;
— soojusvaheti kaitse keemise eest (pumba seiskumine kütteseadme väljalülitamisel);
— pumpade kaitse kinnikiilumise eest (lühiajalise sisselülitamise abil);
— segistite kaitse kinnikiilumise eest (segisti pöörlemine pikaajalise seisaku ajal);
— kütteseadme kaitse ülekuumenemise eest (liigsoojuse väljavool süsteemi);

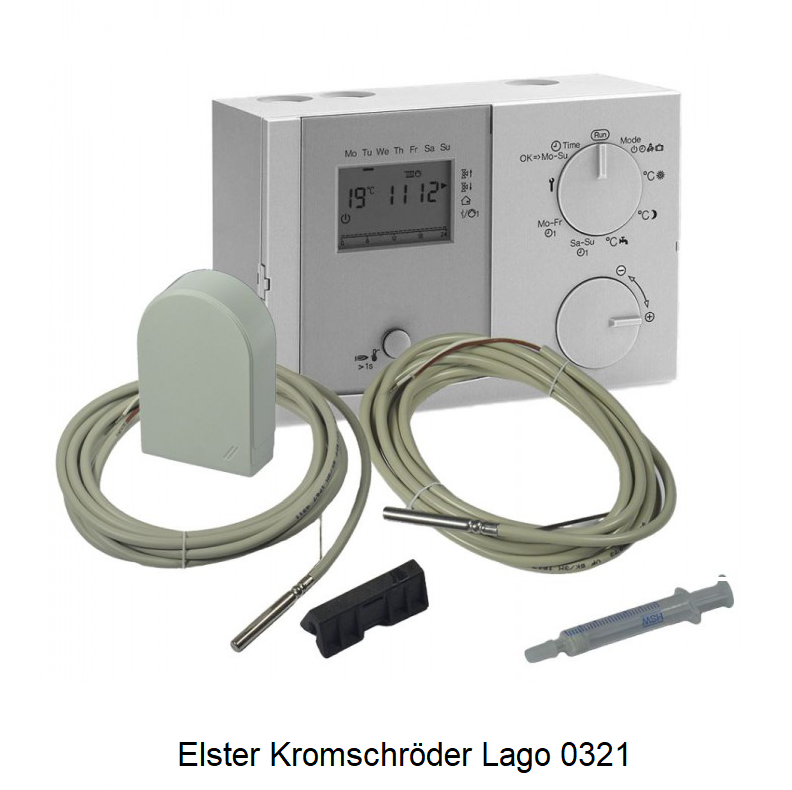

— komplekt sisaldab kolme andurit:
| AF | Välistemperatuuri andur | 5 kOhm, NTC | 99-679-030 |
| VF | Pealevoolutemperatuuri andur | 5 kOhm, NTC L3m | 99-679-073 |
| KF/SPF | Katla / boileri andur | 5 kOhm, NTC L3m | 99-679-769 |
| o | Klemmliist seadme seinale kinnitamiseks |
Anduri tüüp määratakse kindlaks Dip-lülitiga (vt juhendit).
Anduri ümberlülitus mõjutab kõiki andureid.
Tehnilised andmed:
|
Kood
|
956-212002135 (300020)
|
|
Mõõdud
|
144 x 96 x 67 mm
|
|
Toitepinge (DIN IEC 60 038)
|
230V AC +/-10%
|
|
Tarbitav võimsus
|
5W
|
|
Maksimaalne toitevool
|
6,3 A
|
|
Releede maks. lülitusvool
|
250V AC 2(2)A
|
|
Kaal
|
380 g
|
|
Pakend
|
1,05 kg
|
