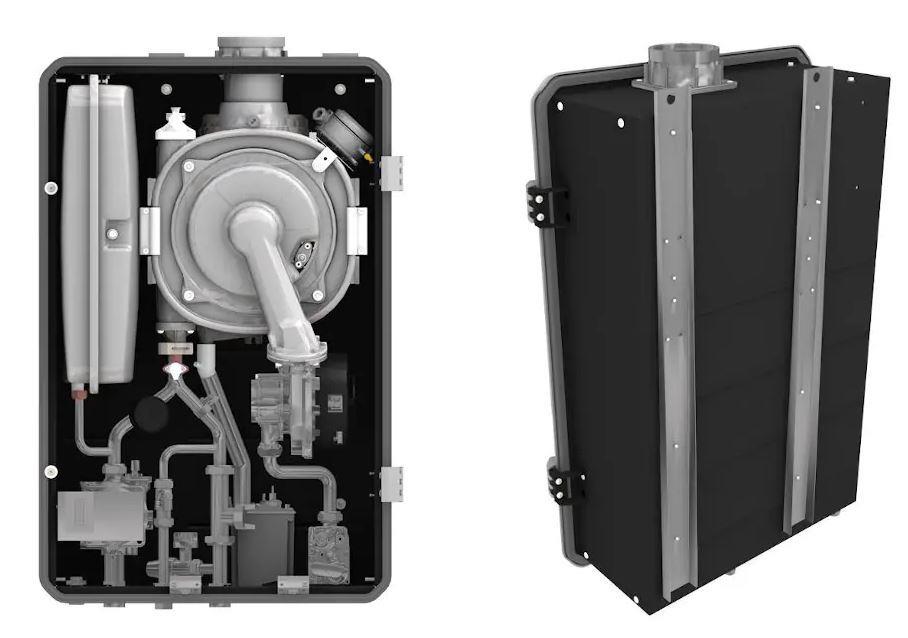

AKN kondensatsioonikatlad

Ideaalne kohtades, kus seadus keelab gaasikatelde paigaldamise hoonetesse.

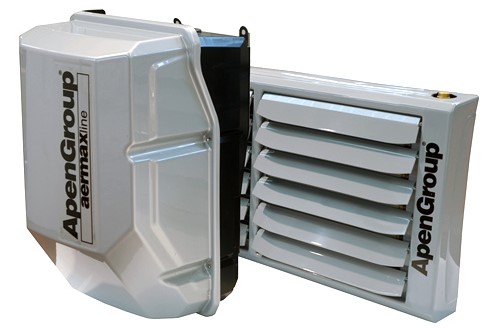

AquaKond AKN on sise- ja välistingimustes kasutatav kondensatsioonikatel madala NOx-heitega põletiga, 34 kW, 50 kW, 70 kW ja 100 kW versioonides ning mida saab kombineerida veesoojenditega. Projekt kavandati ja ellu viidi  eesmärgiga saada tehnoloogia, ökoloogia ja disaini osas kõrgeima kvaliteediga toode.

A-klass

Kõrge põlemise efektiivsus kuni 108% tagab märkimisväärse kütusesäästu võrreldes traditsiooniliste mittekondenseeruvate süsteemidega. A-klassi energiatõhusus (vastavalt määrusele 811/2013/EÜ). Efektiivsus on tagatud ka 6. klassi madala NOx-heitega eelsegustusega moduleeriva põletiga, mis vastab standardile EN15502-1.

Tehnilised omadused
Korpus on valmistatud metalliseeritud ABS-metakrülaadist.
Väga kõrge tööefektiivsus kuni 108%.
6. klassi madala NOx-heitega eelsegustusega moduleeriv põleti, mis vastab standardile EN15502-1.
Madala süsinikusisaldusega roostevabast terasest soojusvaheti.
IPX5D kaitseklass.
Mikroprotsessoriga juhitav elektroonikaseade enesekontrolli funktsioonidega kõigi põleti juhtimis- ja juhtimistoimingute haldamiseks.
Multifunktsionaalne LCD-ekraan katla juhtimiseks ja diagnostikaks.

Juhtseamed (lisavarustus):

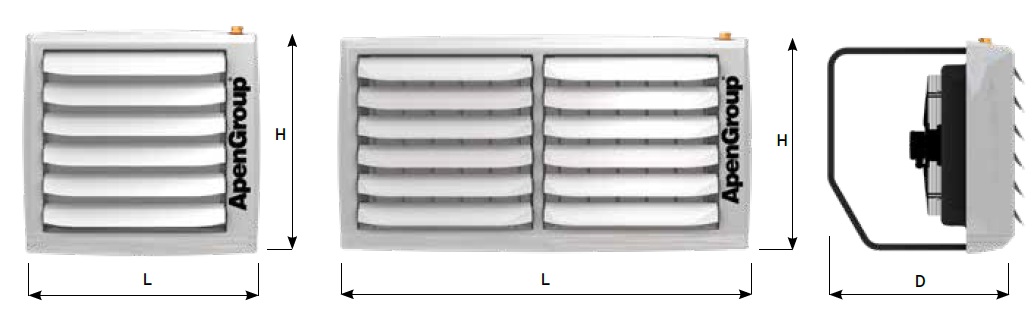

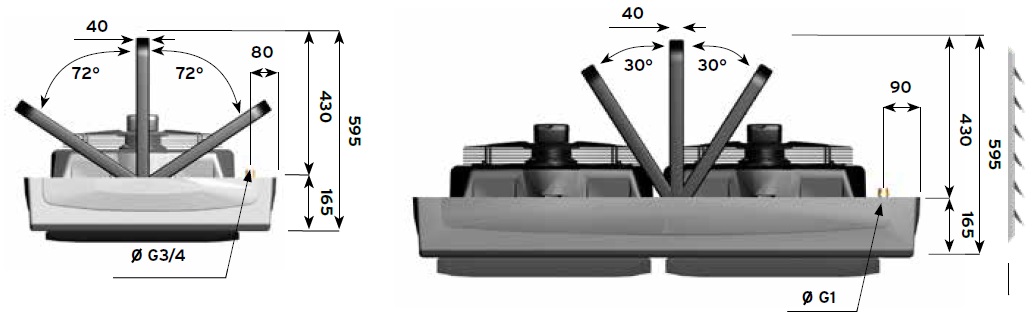

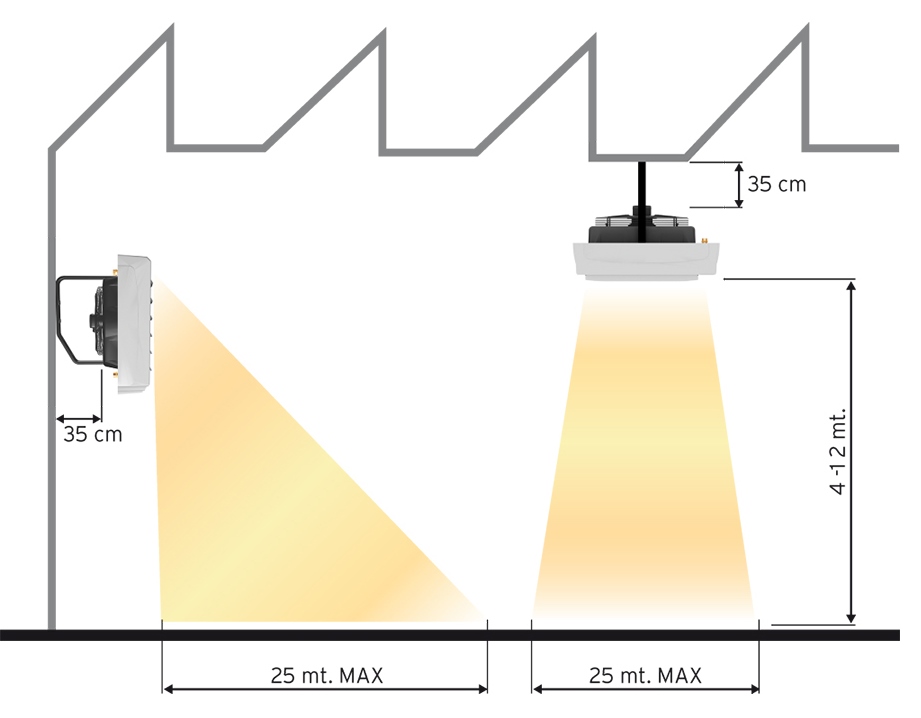

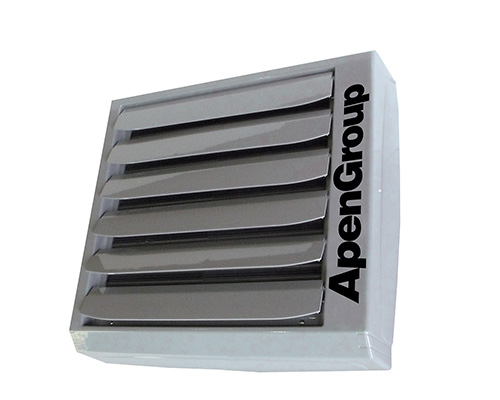

AX - VENTILAATORIGA VESIKÜTTEL (ANTIFRIISIDEL) KÜTTEKALORIFEERID



G194...0

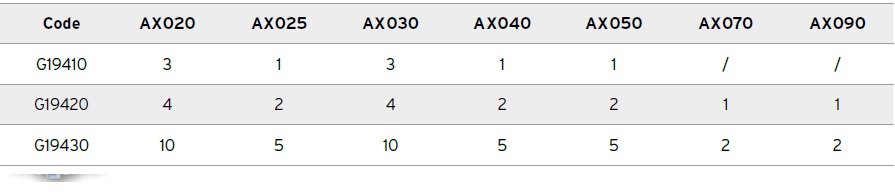

Juhtimisseadme ühendusvõimalused (ühendatavate seadmete arv)

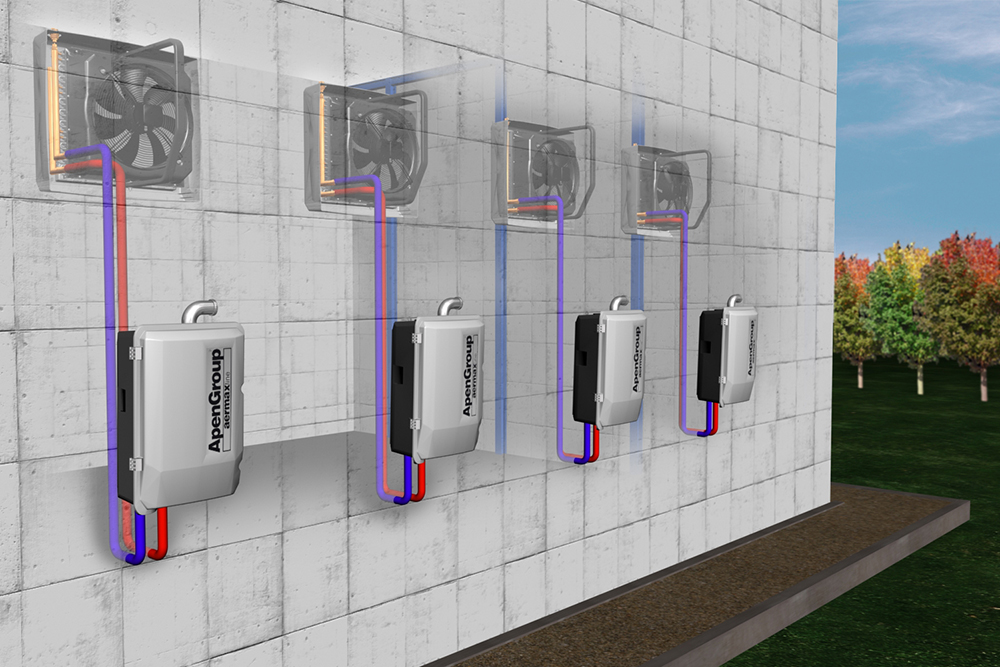

AKN+AX  Vesiküttel või külmakindla küttevedelikuga õhkküttekalorifeer koos ilmastikukindla gaasikatlaga

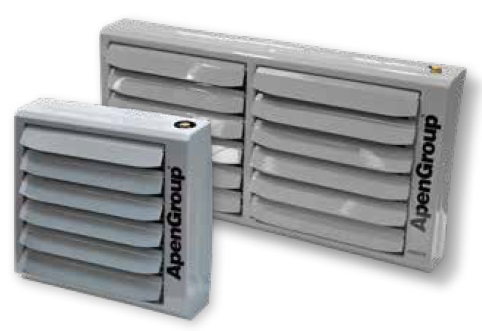

AX-EC Sagedusmuunduriga ventilaatoriga kütteseadme AERMAX SEERIA

KOMPLEKT G24600 KOOSTISOSAD:

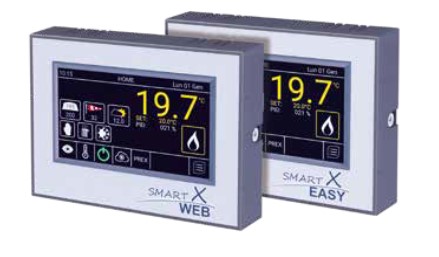

• SMART X WEB
• CPU elektroonikakaart
• CPU-ga ühendatav sukeldusandur
• Välisõhu andur
• Elektrikilp

KOMPLEKT G03780
POTENTSIOMEERTERIGA  MANUAALNE KAUGJUHTIMISPULT

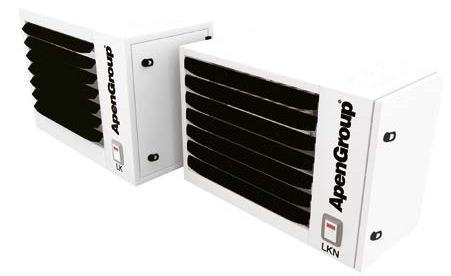

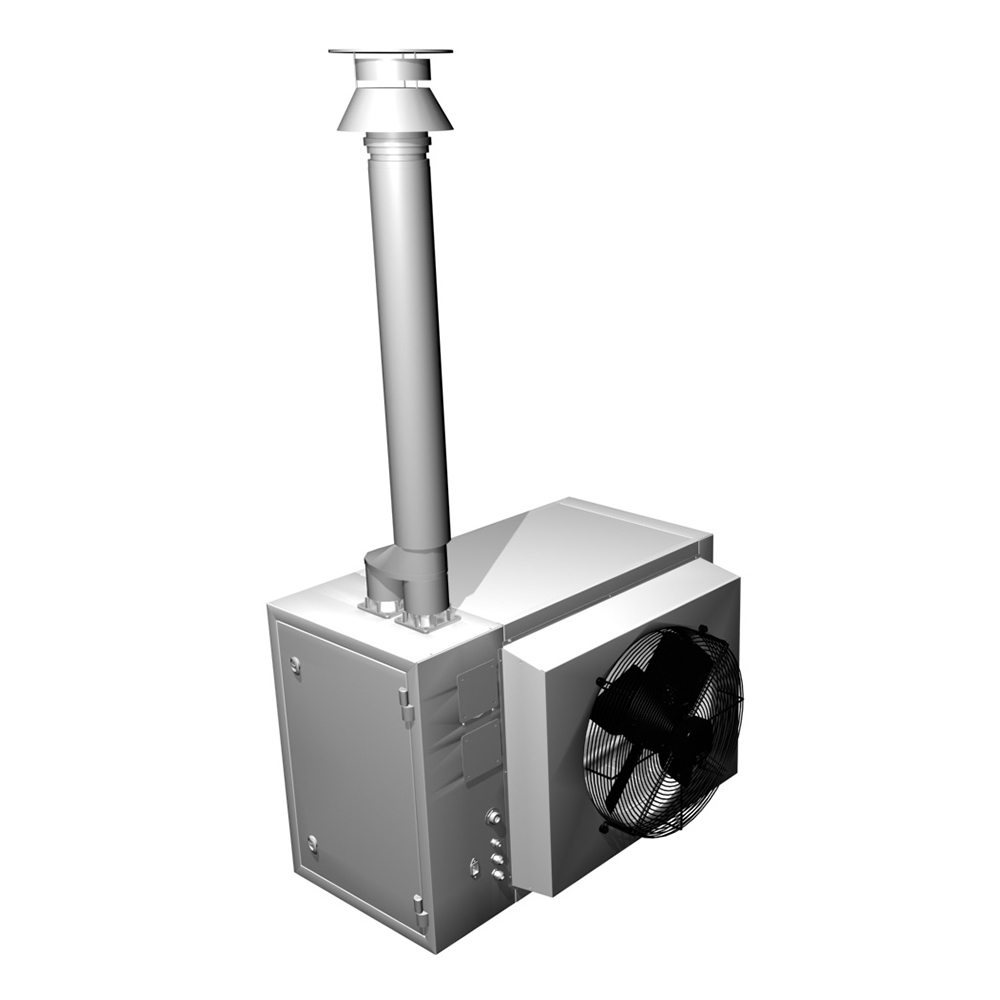

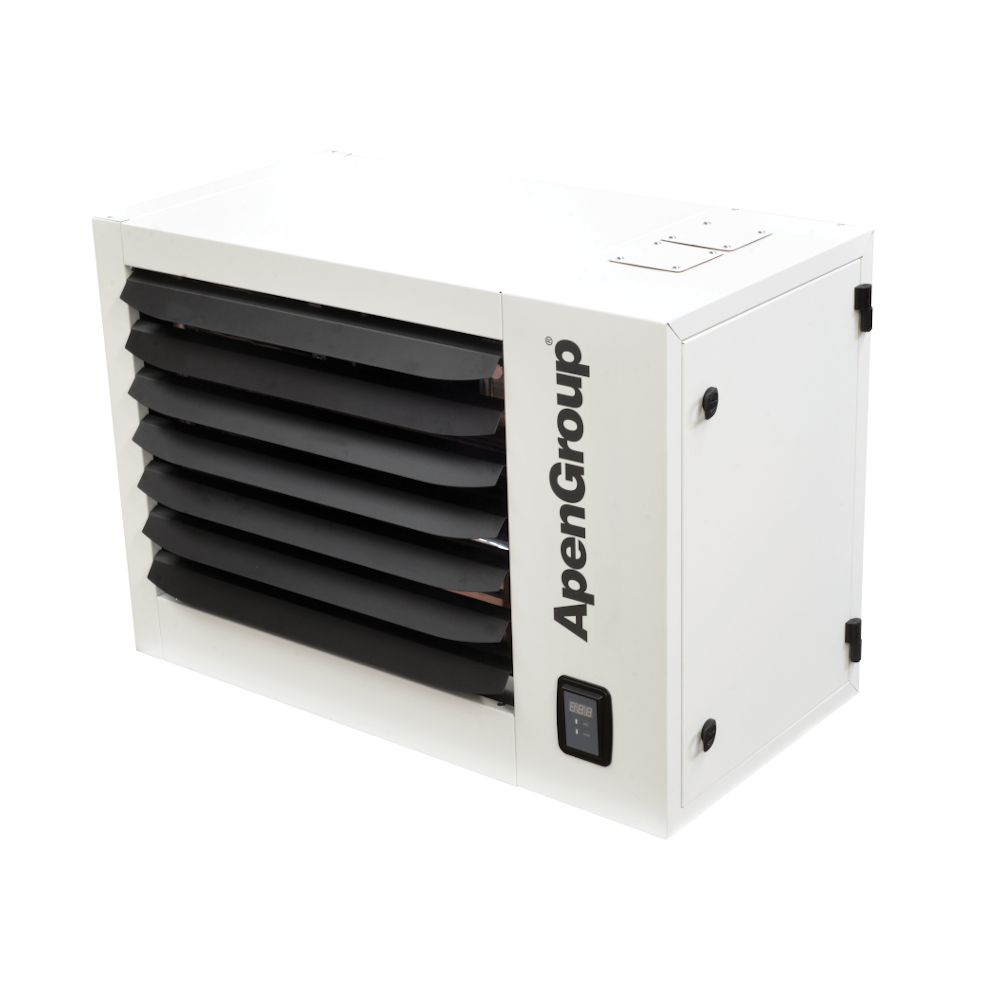

LKH, LK, LKN, PKA-K  ÕHKKÜTTESEADMED

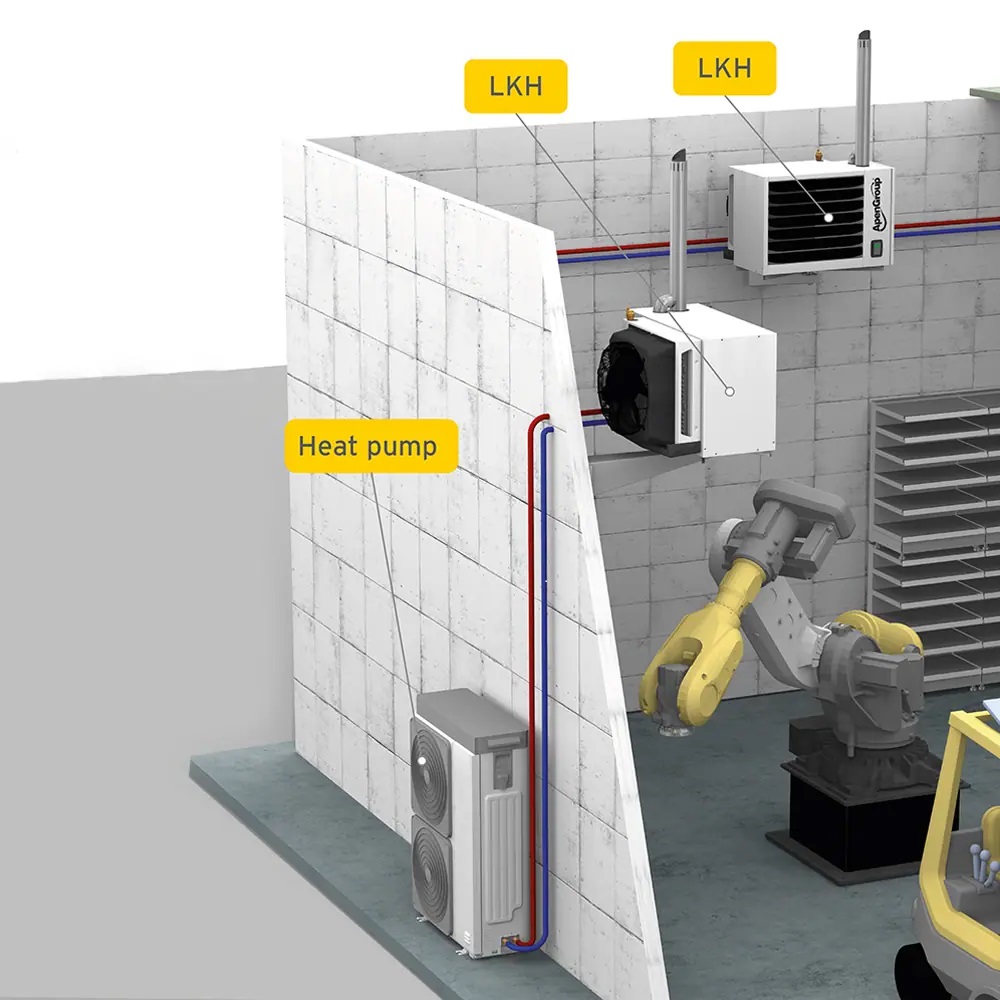

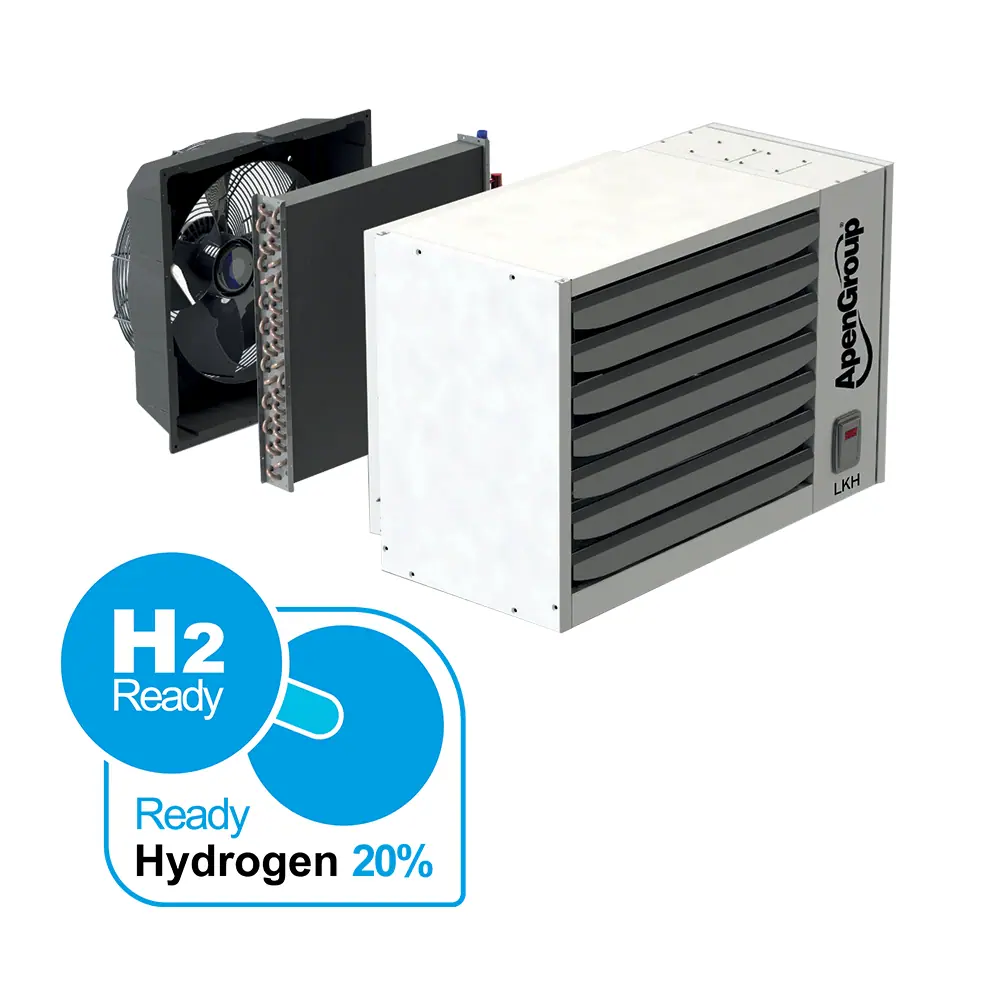

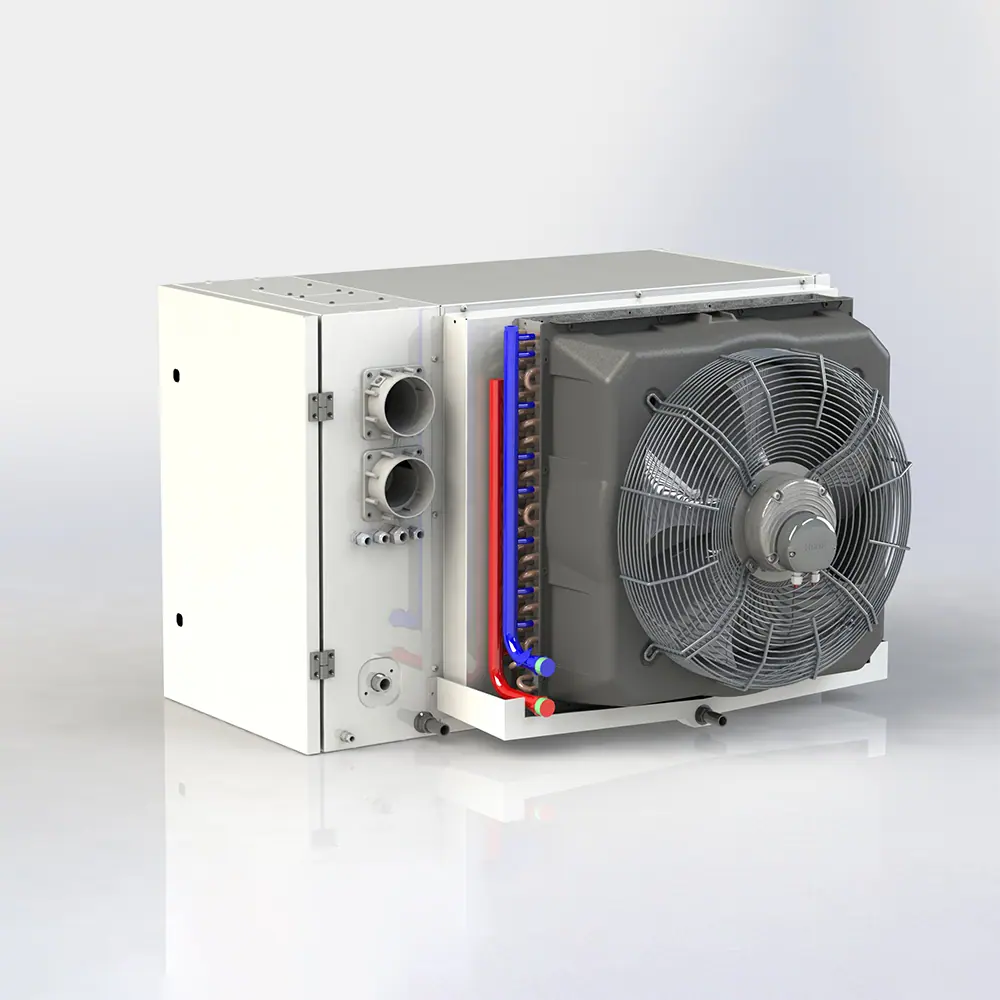

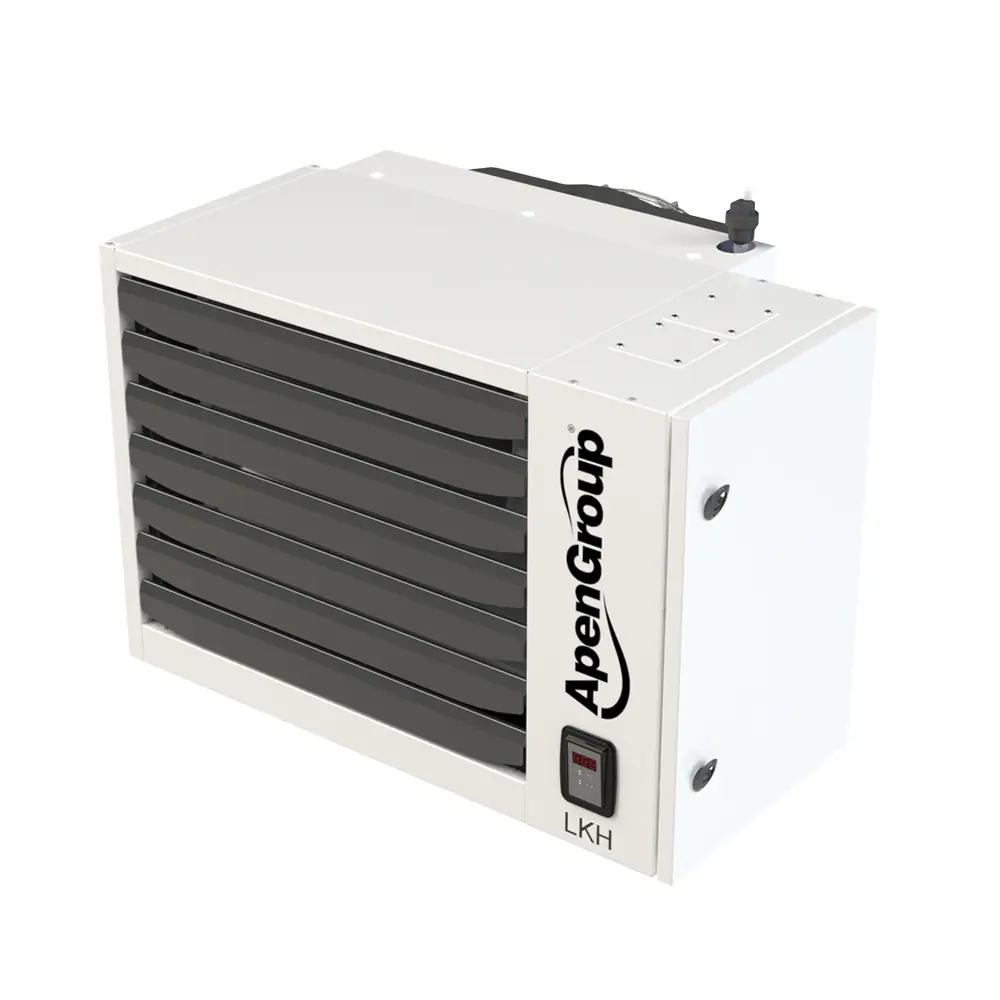

LKH - Kondensa Hybrid series (Hybrid õhkkütteseade)

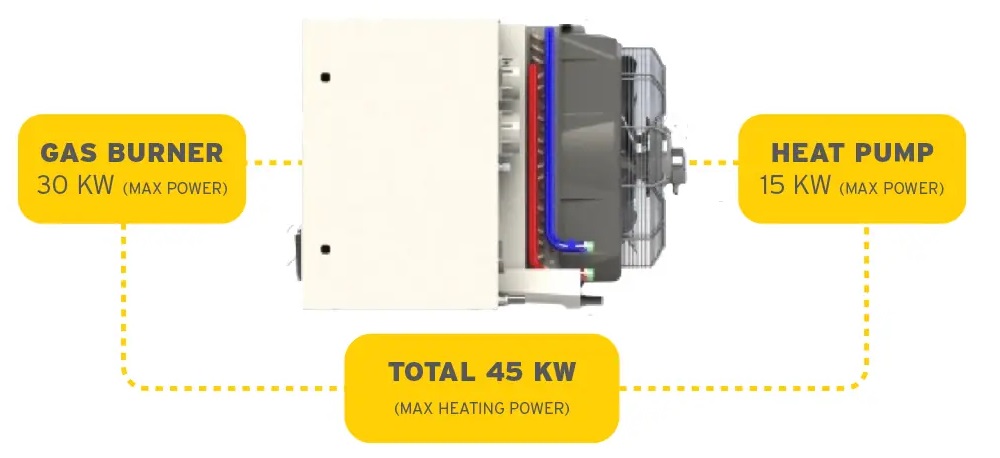

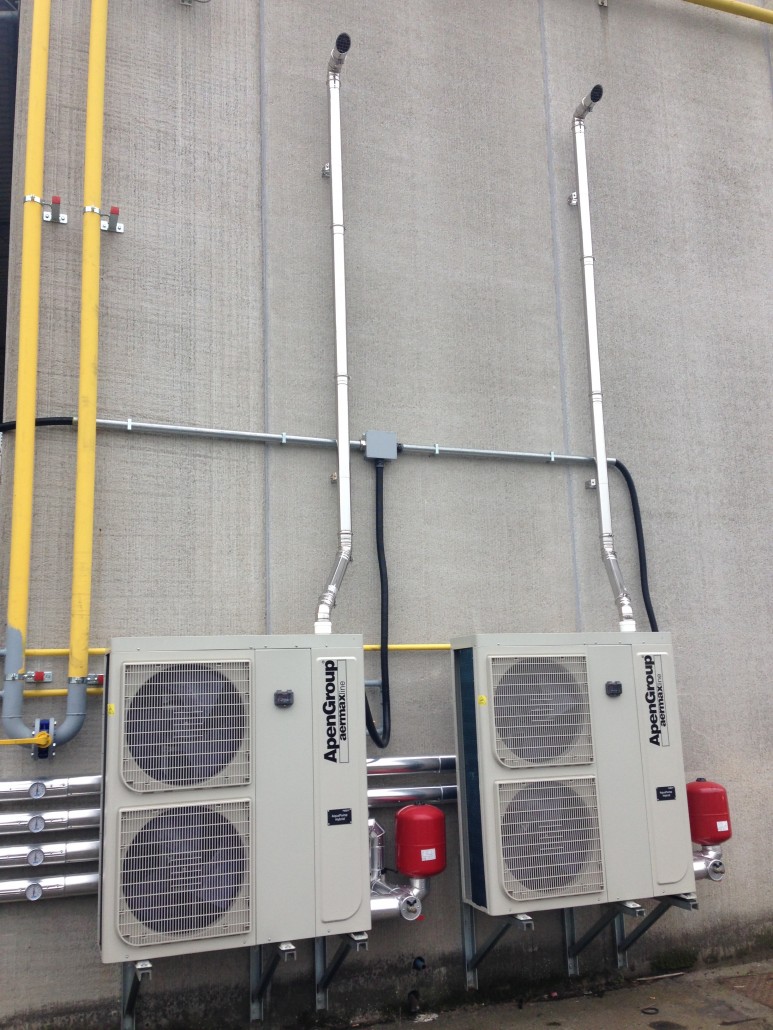

HYN - AQUAPUMP HÜBRIID​ Integreeritud monoblokksüsteem gaasikatla ja õhk-vesi soojuspumbaga.

Ainulaadne süsteem integreeritud nutika juhtimisega, mis võimaldab energiatootmist intelligentselt optimeerida vastavalt välistemperatuurile ja kasutaja hetkevajadustele.

See süsteem, mis on loodud tööstus- ja teeninduskeskkonnas taastuvenergia ja gaaskütte abil sooja ja külma vee tootmiseks, ühendab endas kondensatsioonitehnoloogia kõrge efektiivsuse (34 kW katel moduleeriva eelseguga põletiga NOx-heiteklassis nr 6) uusima põlvkonna õhk-vesi-soojuspumba jõudlusega, millel on invertertehnoloogiaga tagatud 14 kW kütmisel ja 12 kW jahutusel.

Kondensatsioonikatel:

• Madala NOx-heitmetega eelsegustusega põleti, klass 6 vastavalt standardile EN15502-1.
• Madala süsinikusisaldusega roostevabast terasest soojusvaheti.
• Suletud põlemiskamber.
• Sunnitud suitsu väljalaskesüsteem.
• Integreeritud kondensaadi äravool.
• Juhtimis- ja ohutusseadmed.
• Elektrooniline süüde.
• Elektrooniline seade ja mikroprotsessor enesekontrolliga, mis haldab kõiki põleti juhtimis- ja kontrollitoiminguid.

Inverter-soojuspump:

• Alalisvoolu inverteriga ventilaatori mootor.
• Kahekordne, alalisvoolu inverterkompressor püsimagnetitega.
• Külmutusagens R32.
• Soojusvaheti vasktorudest ja alumiiniumist hüdrofiilselt töödeldud alumiiniumribid.

Hüdrauliline vooluring:

• Manomeeter süsteemi rõhu kontrollimiseks.
• NTC andurid vee temperatuuri reguleerimiseks.
• Termostaat hüdraulilise ahela temperatuuri reguleerimiseks.
• Voolumõõtur süsteemi veevoolukiiruse mõõtmiseks.
• Harjadeta tsirkulaator muudetava vooluhulgaga alalisvoolumootoriga ja sisseehitatud automaatse õhueraldajaga.
• Ohutustermostaat 90 °C.
• 3-baarine süsteemi kaitseklapp.
• IPX5D kaitseklass.
• 10-liitrine paisupaak.

STANDARDLISATARVIKUD

• Suitsugaaside väljalaskekomplekt.
• Komplekt LPG gaasile üle viimiseks.

Kohustuslik Smart-X lisaseade

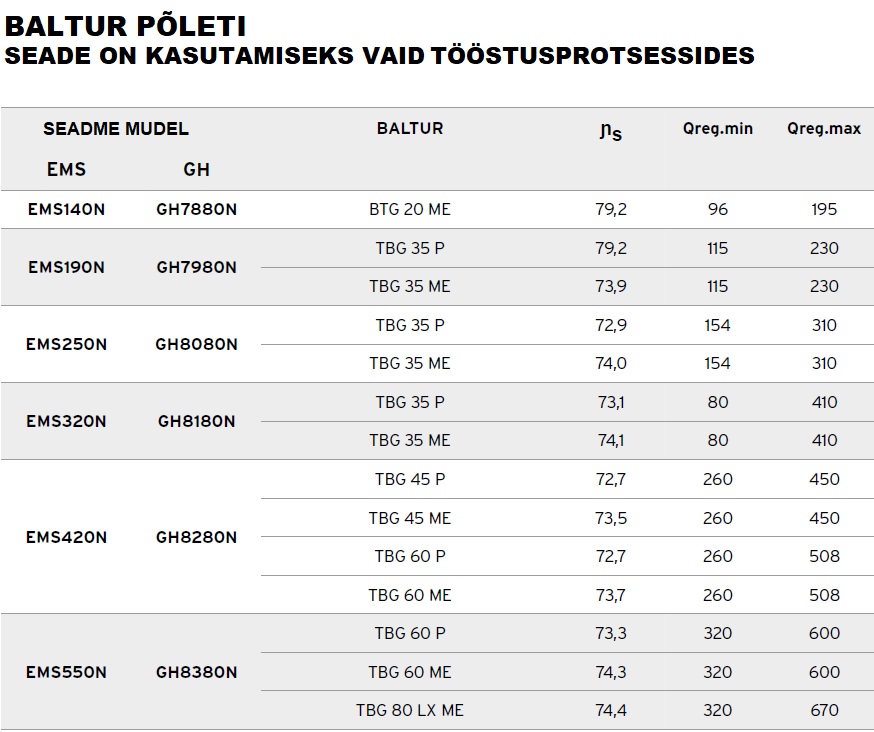

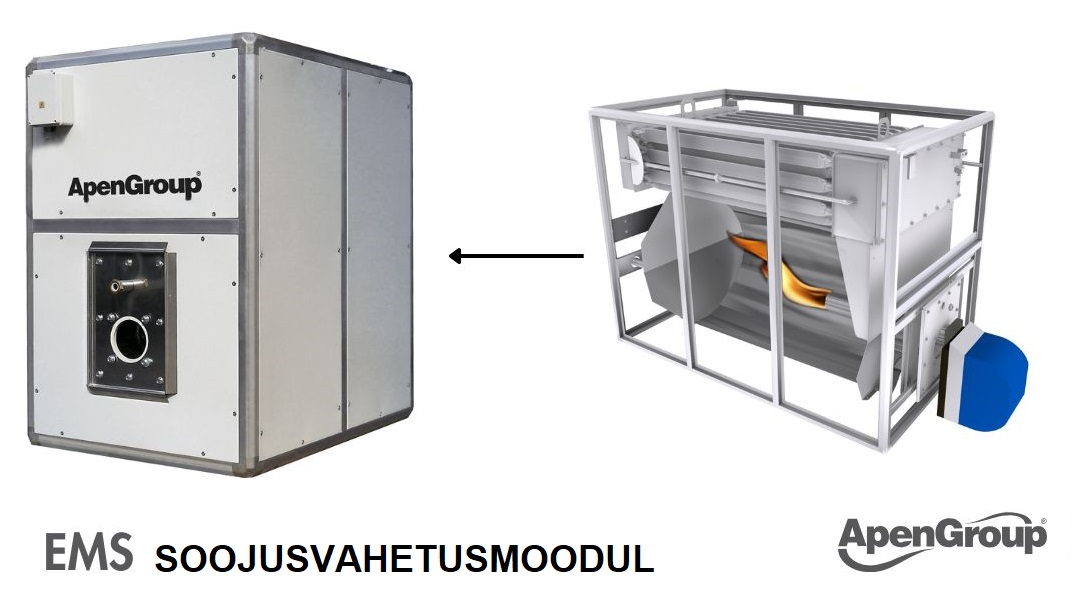

EMS-K KÕRGE EFEKTIIVSUSEGA ILASTIKUKINDLANA KATUSELE PAIGALDATAV SEADE, VENTILATSIOONISEADMETELE JA TÖÖSTUSPROTSESSIDE JAOKS

EMS-soojusvaheti moodul koosneb soojusvahetist, ohutustermostaadist, alumiiniumraamist ja kahekihilisest eelvärvitud tsingitud lehtmetallist soojusisolatsiooniga paneelist.

See on spetsiaalselt loodud kombineerimiseks ventilatsioonisseadmetega ja kui eraldiseisev kütteseade.

EMS-moodul sobib eriti hästi paigaldamiseks süsteemidesse, mis asuvad masinast allavoolu ja väljaspool seda.

Suure jõudlusega mudelite puhul annab maksimaalne energiatõhususe põlemisefektiivsusega üle 102% leegi modulatsioon ja kondensatsioonirežiim.

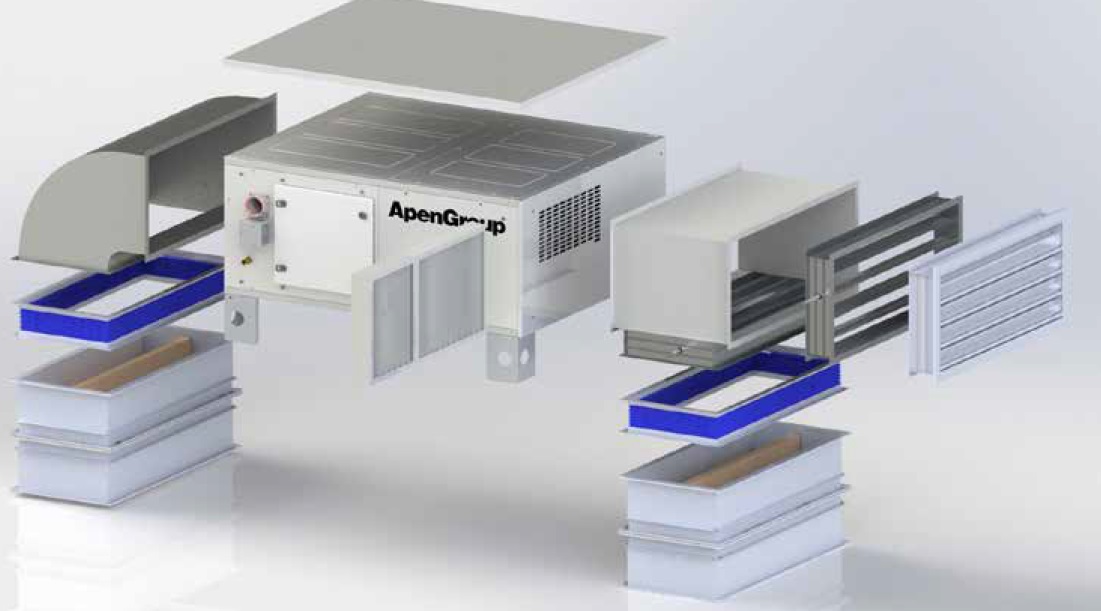

AH Seeria. Kütte- ja ventilatsiooniseade.



AH moodulkondensaatorkütteseade on loodud õhu soojendamiseks.

Selle moodulstruktuur hõlbustab transporti ja paigaldamist, pakkudes ühtset töökorraldust.

AH-seeria kütteseade on:

-saadaval madala või kõrge rõhu konfiguratsioonides.
-sobib sise- või välistingimustes paigaldamiseks.
-kasutusalaks on erinevad rakendused, sealhulgas tööstus-, äri-, tertsiaarsektoris ja palvekohtades.
-saadaval võimsusega 34 kuni 388 kW, pakkudes suurepärast efektiivsust ja kohapealset kohandatavust.



Kasutegur kuni 108%.

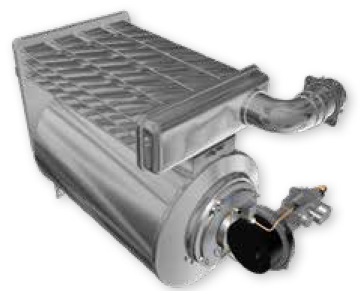

Saadaval võimsusvahemikus 34 kW kuni 388 kW. Sisseehitatud PCH kondensatsioonikütte moodul. CPU-SMART juhtpaneel rikete, süüte, väljalülitamise ja põleti(te) moduleerimise haldamiseks ja signaalimiseks.
Gaasimoodulite sisse- ja väljalülitamine sõltub soojusvajadusest.
Moduleeriv temperatuuri reguleerimine PID-juhtimisega nii ümbritseva õhu temperatuuri kui ka pealevoolu temperatuuri suhtes.
DDMP ventilaatorid integreeritud suure efektiivsusega inverteriga. 400V/3F/50Hz toiteallikas (230 V/1F/50Hz AH034 mudelil). Muutuv õhuvoolukiirus. Etherneti ühendus kaugjuhtimise võimalusega brauseri kaudu.

Tehnilised omadused
Efektiivsus kuni 108%.
Saadaval võimsusvahemikus 34 kW kuni 388 kW.
Sisseehitatud kondensatsioonikütte moodul.
CPU-SMART juhtpaneel rikete, süüte, väljalülitamise ja põleti(te) moduleerimise haldamiseks ja signaalimiseks.
Gaasimoodulite sisse- ja väljalülitamine sõltub soojusvajadusest.
Moduleeriv temperatuuri reguleerimine PID-juhtimisega nii ümbritseva õhu temperatuuri kui ka pealevoolu temperatuuri suhtes.
DDMP ventilaatorid integreeritud suure efektiivsusega inverteriga.
400V/3F/50Hz toiteallikas (230 V/1F/50Hz AH034 mudeli puhul).
Muutuv õhuvoolukiirus.
Etherneti ühendus kaugjuhtimise võimalusega brauseri kaudu.

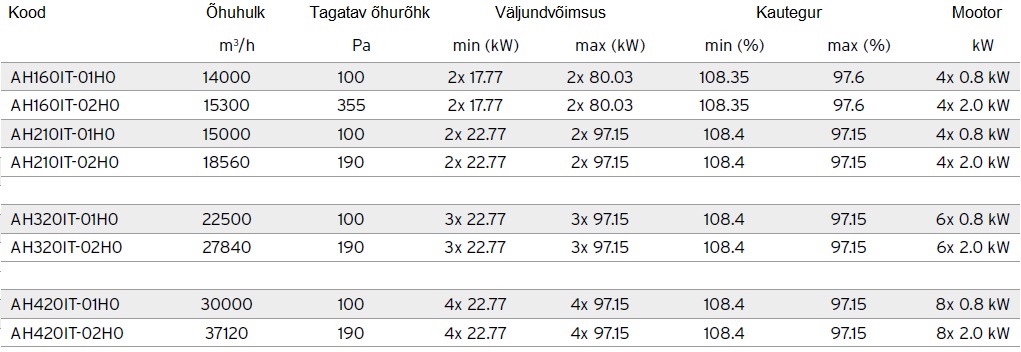

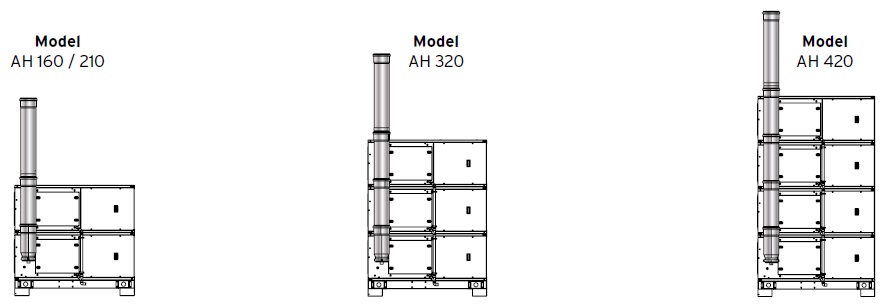

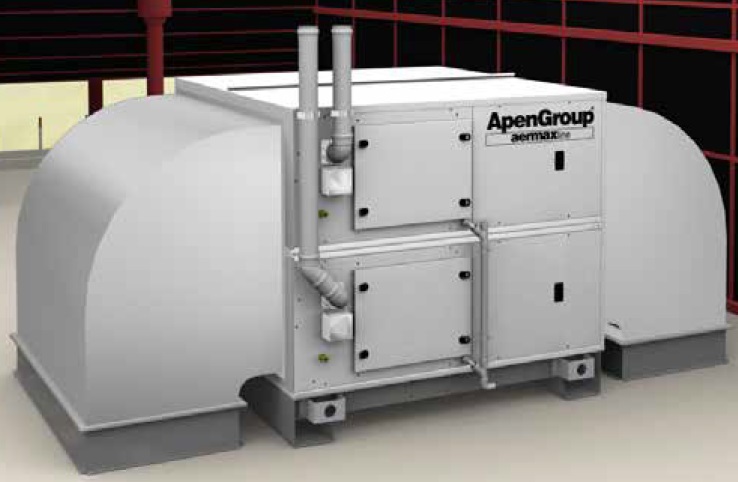

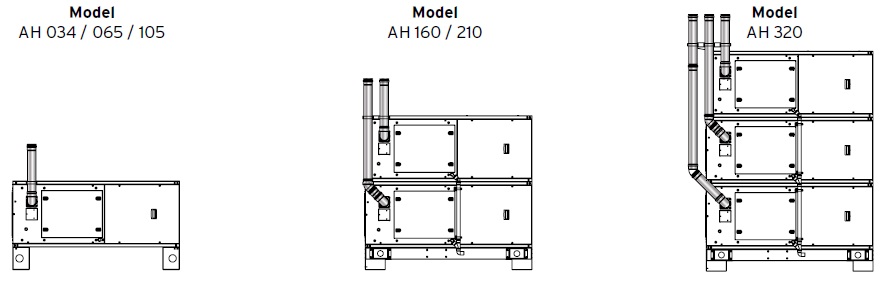

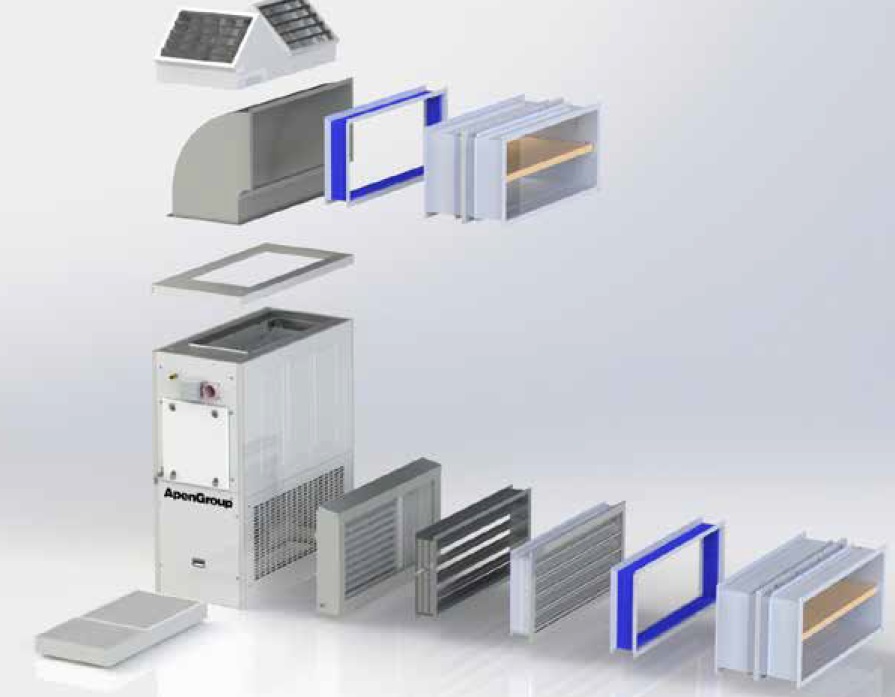

AH Seeria. Kütte- ja ventilatsiooniseadmed komplektina mitmest seadmest, võimsustega 160kW-388kW.

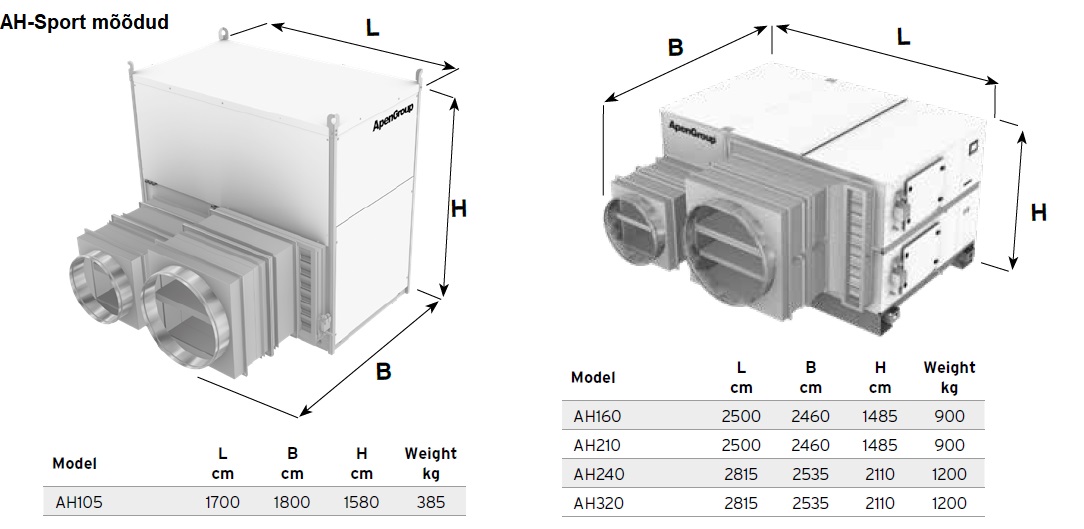

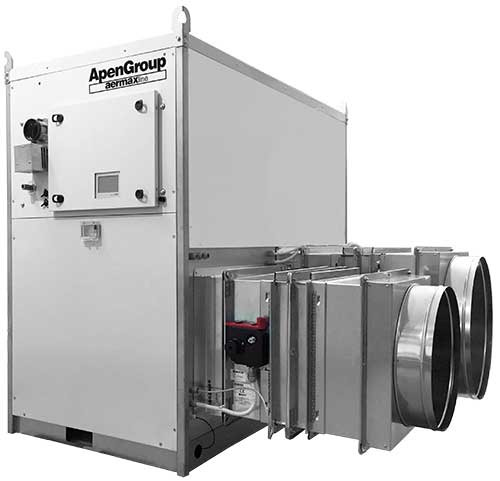

AH-Sport



TEHNILISED OMADUSED

• Efektiivsus kuni 108%.
• Võimsusvahemik 105 kW kuni 320 kW.
• Sisse paigutatud PCH kondenseeruv soojusvaheti moodul.
• CPU-SMART juhtpaneel vigade haldamiseks ja kuvamiseks, põleti modulatsiooniks, käivitamiseks ja seiskamiseks.
• Gaasimooduli käivitamist ja seiskamist reguleeritakse vastavalt ruumi küttevajadusele.
• Moduleeriv temperatuuri reguleerimine PID-regulaatori (proportsionaalne-integraalne-derivaatne regulaator) abil nii toatemperatuuri kui ka väljalasketemperatuuri järgi.
• DDMP (EC-mootoritega otseajamiga ventilaatorid) integreeritud suure tõhususega inverteriga.
• Toiteallikas 400V/3F/50Hz.
• Muutuv õhuvool.
• Etherneti ühendus koos kaugjuhtimisvõimalusega brauseri kaudu.
• Välistingimustes paigaldamine.

VALIKULISED LISATARVIKUD
• Anemomeetri komplekt rõhu dünaamilise muutmisega seadmes.
• Lumekaitsekomplekt, mis võimaldab põleti käivitamist lume korral (alati, kui see on välja lülitatud).
• Tuulekindel korstnaotsa komplekt.

STANDARDLISATARVIKUD - TENSOSTAATILISE KONSTRUKTSIOONI ÜKSUSED
• SMART-X-WEB kaugjuhtimispult eraldiseisva kronotermostaadi funktsiooniga.
• Kandiliste/ümmarguste torude ülemineku komplekt nii väljalaskeavale kui ka sisselaskeavale.
• Tuletõkkeklapi komplekt nii väljalaskeavale kui ka sisselaskeavale.
• Välisõhu reguleerimise siibrikomplekt käsitsi juhtimisega.
• Väljalaskeklapi komplekt.

STANDARDLISATARVIKUD - RÕHUALUSTE KONSTRUKTSIOONIDE KORRAL
• SMART-X-WEB kaugjuhtimispult eraldiseisva kronotermostaadi funktsiooniga.
• Kandiliste/ümmarguste torude ülemineku komplekt nii väljalaskeavale kui ka sisselaskeavale.
• Tuletõkkeklapi komplekt nii väljalaskeavale kui ka sisselaskeavale
• Mootoriga õhuringlusklapi komplekt moduleeriva juhtimisega.
• Ülerõhu summutite komplekt.
• Väljalaskeklapi komplekt.
• Rõhuregulaator on integreeritud kaugjuhtimispulti koos sondiga.

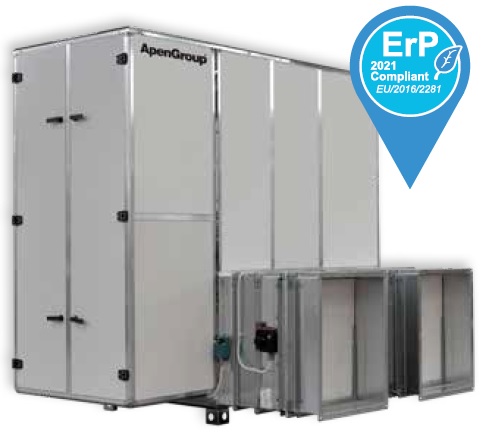

PK-Sport

KIRJELDUS

PK-SPORT ON põrandale paigaldatavad kütteseadmed õhktoestusega konstruktsioonide (PK-P mudelid) ja rõhualustele konstruktsioonidele (PK-T mudelid) kütmiseks, hõlmates tenniseväljakuid, jõusaale, spordihalle, basseine ja ladusid.

VERSIOON T

PK-SPORT ÕHKTOESTATUD KATUSEKATETELE T MUDEL TEHNILISED OMADUSED
• Alumiiniumist tugiraam.
• Kahekihilised, klaaskiust isolatsiooniga paneelid mis tagavad väikesed soojuskaod.
• Põleti kaitsekapp.
• AISI 441 roostevabast terasest põlemiskamber suure soojusvahetuspinnaga.
• Tagasipöörduva leegiga põlemiskamber, täielikult keevitatud kolmekäigulise suitsugaaside torude paigutusega.
• Kõrgefektiivne soojusvaheti madala süsinikusisaldusega roostevabast terasest.
• Patenteeritud soojusvaheti torukimp (patent nr MI94U00260).
• Kahe kanaliga õhuvõtuava, tsentrifugaalventilaatorid.
• Ventilaatori mootori kaitseaste IP 54.
• Alumiiniumist alus mootorile ja ventilaatorile.
• Ventilaatori alus on lehtrikujuline, et võimaldada dünaamilist rõhu taastamist.
• Juhtplokk vastab standardile EN60335-1 ja kaitseastmele IP 44.
• Ventilaatori- ja ohutustermostaat (käsitsi lähtestatav).
• SMART-X -WEB kaugjuhtimispult eraldiseisva kronotermostaadi funktsiooniga.
• Etherneti ühendus koos kaugjuhtimisvõimalusega brauseri kaudu.
• Vastab kõigile EL-i kohaldatavatele eeskirjadele.

VERSIOON P

PK-SPORT RÕHUALUSTELE KONSTRUKTSIOONIDELE  P MUDEL TEHNILISED OMADUSED
• Alumiiniumist tugiraam.
• Kahekihilised, klaaskiust isolatsiooniga paneelid mis tagavad väikesed soojuskaod.
• Põleti kaitsekapp.
• AISI 441 roostevabast terasest põlemiskamber suure soojusvahetuspinnaga.
• Tagasipöörduva leegiga põlemiskamber, täielikult keevitatud kolmekäigulise suitsugaaside torude paigutusega.
• Kõrgefektiivne soojusvaheti madala süsinikusisaldusega roostevabast terasest.
• Patenteeritud soojusvaheti torukimp (patent nr MI94U00260).
• Kahe kanaliga õhuvõtuava, tsentrifugaalventilaatorid.
• Ventilaatori mootori kaitseaste IP 54.
• Alumiiniumist alus mootorile ja ventilaatorile.
• Ventilaatori alus on lehtrikujuline, et võimaldada dünaamilist rõhu taastamist.
• Juhtplokk vastab standardile EN60335-1 ja kaitseastmele IP 44.
• Ventilaatori- ja ohutustermostaat (käsitsi lähtestatav).
• SMART-X -WEB kaugjuhtimispult eraldiseisva kronotermostaadi funktsiooniga.
• Etherneti ühendus koos kaugjuhtimisvõimalusega brauseri kaudu.
• Integreeritud inverter.
• Seade rõhu reguleerimiseks integreeritud kaugjuhtimispuldiga, tulenevalt tuule ja lume koormusest.
• Vastab kõigile EL-i kohaldatavatele eeskirjadele.



RÕHUALUSTELE KONSTRUKTSIOONIDELE PK-SPORT KÜTTEKEHADE PUHUL EI OLE KONSTRUKTSIOONI SISEMINE RÕHUREGULAATOR OHUTUSELEMENT.

MÄRKUS

• 400V/3f/50Hz toiteallikas + nulljuhe.
• Kütteseadmed PKE100-P00 kuni PKE320-P00 on pakendatud ühes pakendis.
Mudelid PKE420-P00 ja PKE550-P00 tarnitakse kolmes pakendis:
soojusvaheti komplekt, ventilaatori komplekt ja põleti korpus.

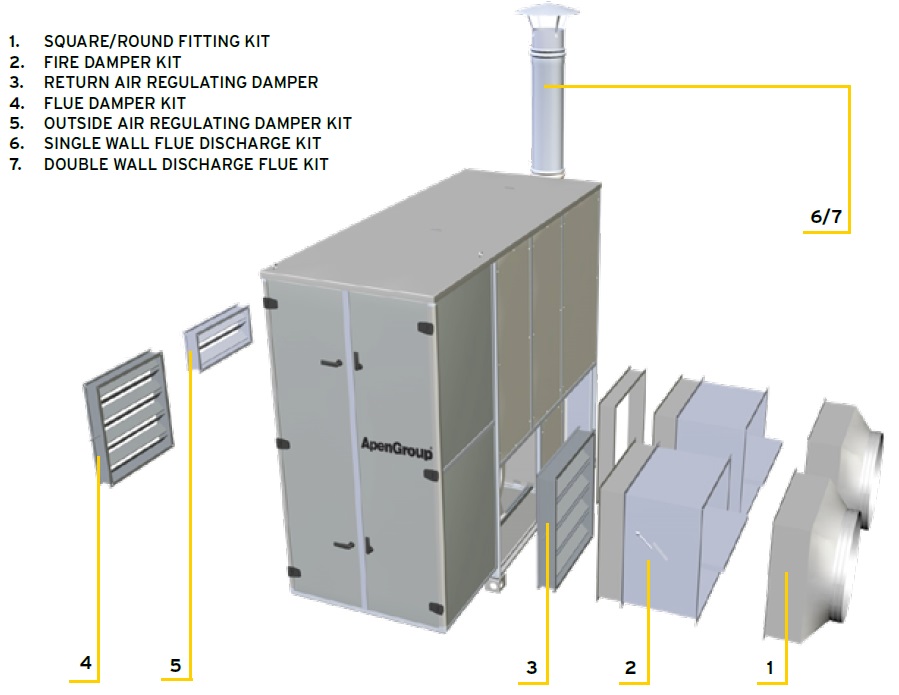

VALIKULISED LISATARVIKUD

• Kandilise/ümmarguse äärikuga sisse- ja väljalaskeotsik: komplekt kandilise/ümmarguse äärikuga sisse- ja/või väljastusotsiku jaoks.
• Tulekaitseklapp sisse- ja väljalaskele: REI 120 tulekaitseklappide komplekt sisse- ja väljalaskele koos ühendustoruga.
• Sisselaske reguleerimise klapp: Reguleerimisklapi komplekt, mis sisaldab toru ja käsitsi juhtimist.
• Välisõhu reguleerimise klapp: Välisõhu reguleerimise klapi komplekt, mis sisaldab käsitsi juhtimist ja kaitsevõret.
• Väljalaskeklapp: Väljalaskeklapi komplekt koos kaitsme ja paneeliga.
• Üheseinaline korstna väljalaskekomplekt: Üheseinaline roostevabast terasest korstna väljalaskekomplekt, mis sisaldab 2 meetrit sirget toru, T-ühendust, ilmastikukaitsekatet, kondensaadikollektorit ja korstna kinnitusklambrit.
• Topeltseinaga korstna väljalaskekomplekt: Topeltseinaga roostevabast terasest korstna väljalaskekomplekt, mis sisaldab 2 meetrit sirget toru, T-ühendust, ilmastikukaitsekatet, kondensaadikollektorit ja korstna kinnitusklambrit.
• Anemomeetri komplekt korpuse sees oleva rõhu väärtuse dünaamilise muutmisega.
• Lumekaitsekomplekt, mis võimaldab põleti käivitamist lume korral (alati, kui see on välja lülitatud).
• Tuulekindel korstnaotsa komplekt.





Mudel	Väljundvõimsus		Sisendvõimsus	Kasutegur	Kaal	Õhu hulk	Väljundrõhk
	max (kW)	min (kW)	max (kW)	%	kg	m3/h	Pa
PKE100K-T/-P	105	27	114	102,4	445	7.000	300
PKE140K-T/-P	141	39	152	101,2	525	9.800	300
PKE190K-T/-P	185	48	200	100,5	650	13.400	300
PKE250K-T/-P	249	62	270	101,1	845	18.200	300
PKE320K-T/-P	320	75	347	101	990	21.800	300
PKE420K-T/-P	419	84	455	101	1200	30.000	300
PKE550K-T/-P	549	96	595	101,2	1450	35.000	300

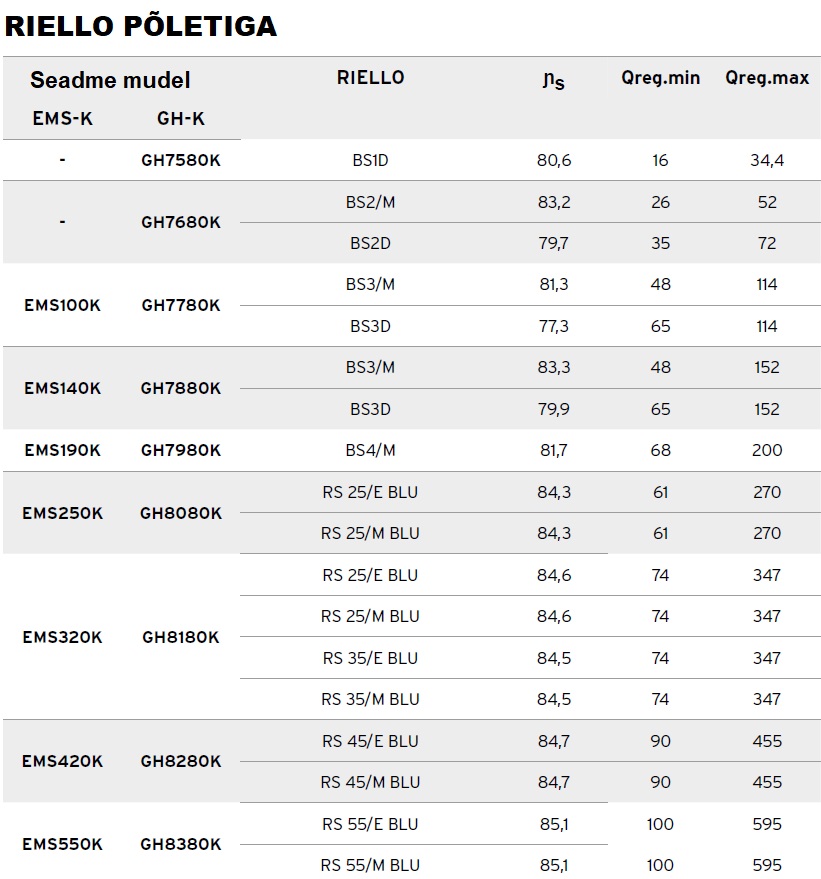

Põleti sobivus seadmega

	RIELLO	ɲs	Qreg.min	Qreg.max
Mudel		%	kW	kW
100	BS3/M	80,9	48	114
	BS3D	76,9	65	114
140	BS3/M	82,9	48	152
	BS3D	79,4	65	152
190	BS4/M	81,5	68	200
250	RS 25/E BLU	4,5	61	270
	RS 25/M BLU	84,5	61	270
320	RS 35/E BLU	84,3	74	347
	RS 35/M BLU	84,3	74	347
420	RS 45/E BLU	84,7	90	455
	RS 45/M BLU	84,7	90	455
550	RS 55/E BLU	85,5	100	595
	RS 55/M BLU	84,5	100	595



Nõutav kasutegur É²s üle 78%

KUI KLIENT VALIB ERINEVA KAUBAMÄRGIGA PÕLETI , ON TA KOHUSTUSTATUD TEOSTAMA TEGELIKU VASTAVUSE TEHNILISE HINDAMISE, MIS VASTAB ERP NÕUETELE..



PKA-K; PKE-K - Õhkkütteseade välise põletiga

Ärge paigaldage kohtadesse, kus atmosfääris võib olla õlilekkeid (nt toidurasvad).
Ärge kasutage eriti agressiivses keskkonnas või potentsiaalselt söövitavas atmosfääris (näiteks loomakasvatusettevõtetes), mis võib tekitada seadme küttekeha komponentide metallosadele korrosiooni või roostet.
Ärge kasutage äärmuslikes töötingimustes või mingil juhul väljaspool tootja poolt ette nähtud tööpiirkondi.

Vertikaalne siseruumi

PKA-N

Vertikaalne välistingimustesse

PKE-N

Horisontaalne siseruumi PKA-N

Horisontaalne välistingimustesse

PKE-N

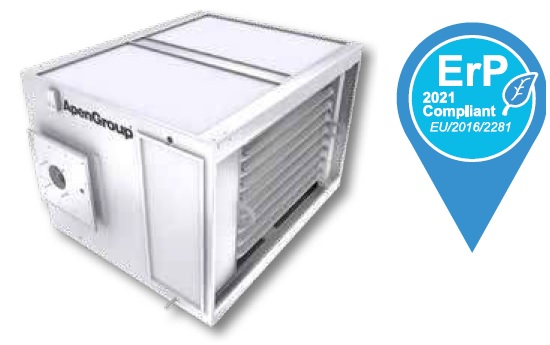

GH-K -õhkkütteseade

Suure efektiivsusega 102% õhkkütteseade

KÕRGE EFEKTIIVSUSEGA ILASTIKUKINDLANA KATUSELE PAIGALDATAV SEADE, VENTILATSIOONISEADMETELE JA TÖÖSTUSPROTSESSIDE JAOKS

KIRJELDUS
Kondensaadi äravool (Standard tagaküljel - soovi korral esiküljel)

HEAKSKIIT
ELi heakskiit vastavalt kõigile kehtivatele eeskirjadele.

PÕLEMISKAMBER
• Roostevabast terasest AISI 441 põlemiskamber suure vahetuspinnaga (suurema pinnaga võrreldes soojuskoormusega). Tänu oma erilisele kujule tagab see väiksema soojuskoormuse ja ühtlase soojusjaotuse.
• Pöördleegiga põlemiskamber kolmekäigulise põlemiskontuuriga, täielikult keevitatud, et tagada pikk tööiga.
• Kõrgefektiivne soojusvaheti AISI 441 roostevabast terasest.
Vaheti koosneb voolujoonelisest torukimbust, millel on kooniline ristlõige ja aerodünaamiline disain, mis tagab väga väikese takistuse õhu läbilaskmisele, suitsu konstantse läbimiskiiruse ja seega kõrge soojusvahetuse.

• Soojusvahetil on üks esi- ja neli tagumist kontrollpaneeli, mis on isoleeritud keraamilise kiuga.
• Põletiplaadi isolatsioonipaneel on valmistatud mineraalkiust.
• Kondensaadi äravool.

RAAM JA KORPUS
• Tugiraam on valmistatud alumiiniumist.
PÕLETI VALIK

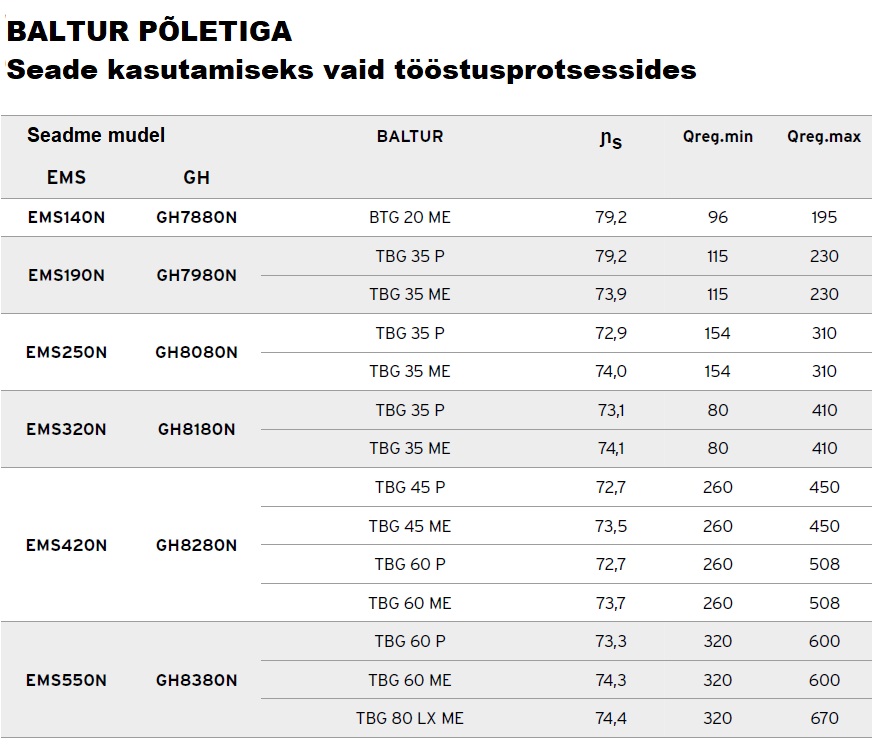

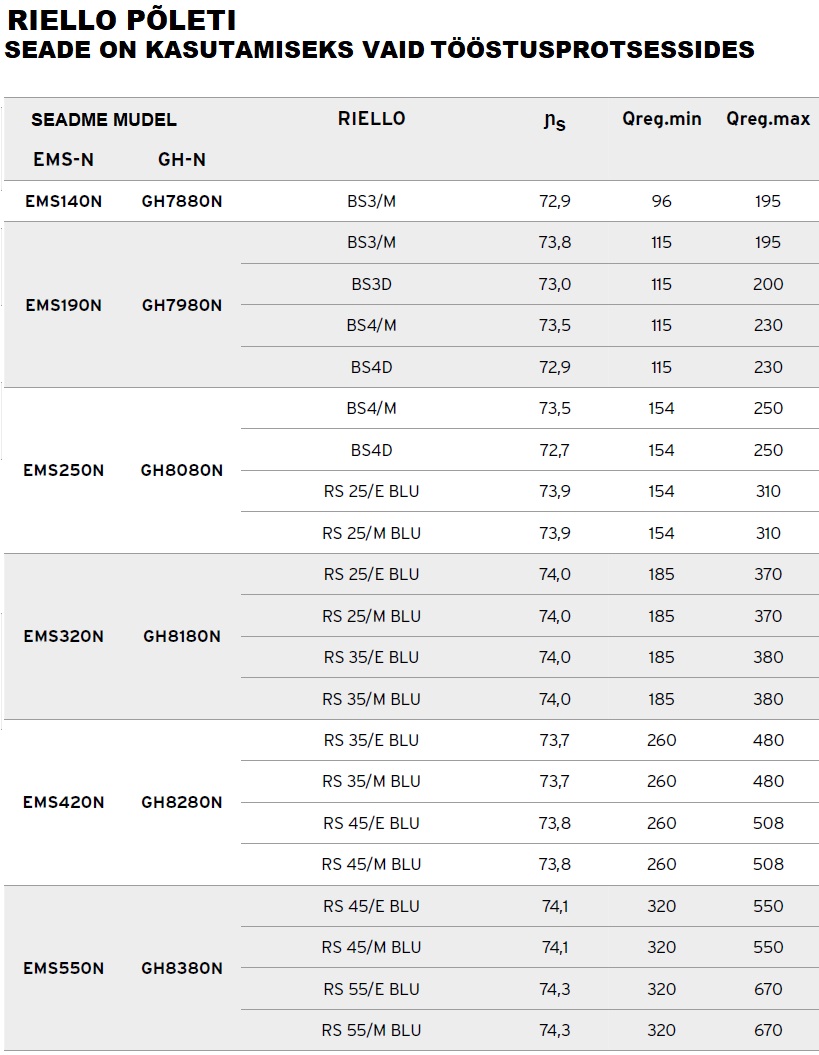

GH moodulitele sobivad põletid võivad olla:
• Moduleerivad
• Kaheastmelised (kõrge – madal leek)
Kõrge efektiivsusega vaheti mooduleid saab sobitada AINULT GAASIPÕLETITEGA.

QUEEN destratifikaatorid e verikaalsuunalised õhusegajad

Loodud õhu kihistumise vähendamiseks ja ühtlase ümbritseva õhu temperatuuri tagamiseks.

Selle toote aluseks olev destratifikatsiooni kontseptsioon on lihtne: kuum õhk, mis kipub jääma köetava keskkonna ülemistesse tsoonidesse, imetakse seadmesse destratifikaatorile paigaldatud aksiaalventilaatori abil ja surutakse alla tsoonidesse, kus inimesed viibivad.

• Seadmed on võimelised käitlema suuri õhukoguseid nii otsese kui ka indutseeritud efekti saavutamiseks.
• Destratifikaatorite töö on kombineeritud kütteseadmete omaga, kuna need segavad tekitatud kuuma õhku ümbritseva õhuga.
• Seadmed on ülikõrge efektiivsusega, tagades kiiresti keskkonnamugavuse.
• Paigalduskõrgus võimaldab läbipääsu kraanadel või muudel iseliikuvatel konstruktsioonidel.
• Kasulik nii talvel kui ka suvel, vähendades õhuniiskust üle 20% ja kõrvaldades kondensaadi tekke võimaluse.
• Erinevates rakendusvaldkondades, sealhulgas tööstus-, kaubandus- ja tertsiaarsektoris.

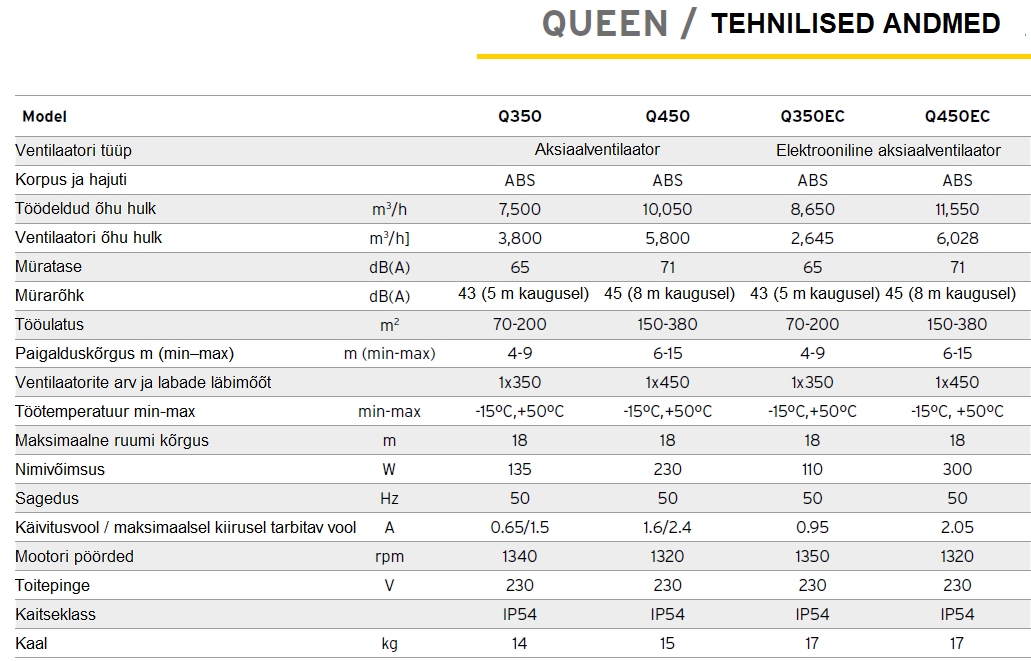

PAIGALDUSKÕRGUS
Q350 mudel sobib paigaldamiseks kõrgusele maksimaalselt 9 meetrit ja selle poolt tagatav õhuvahetus on 7500 m3/h.
Q450IT mudel sobib paigaldamiseks kõrgusele maksimaalselt 15 meetrit ja selle tagatav tagatav õhuvahetus on 10 050 m3/h.

AC ADIABAATILISED AURUSTUSJAHUTID

KIRJELDUS

Aurustus-õhujahutussüsteem kasutab ruumi jahutamiseks ära õhu adiabaatilise küllastumise protsessi: enne keskkonda juhtimist läbib õhk spetsiaalseid vee märgfiltreid, kannab aurustumise käigus osa oma soojusest üle ja alandab õhutemperatuuri.

TEHNILISED OMADUSED
• ABS-plastist korpus.
• Roostevabast terasest püsttoed.
• Aurustavad paneelid CELdek 5090, paksusega 100 mm.
• Küllastuskoefitsient 88%.
• Madala energiatarbega elektriventilaatorid.
• Elektrilise klapiga vee laadimissüsteem.
• Elektrilise pumbaga veejaotussüsteem.
• Automaatne vee väljalaskesüsteem.
• Kogu hüdraulikaringluse ja aurustuspaneelide perioodiline automaatpesusüsteem.

STANDARDLISATARVIKUD
• Akna/seina mudeli ankurdus-/tugiklambrid.
• Katusele paigaldatava mudeli tugialus.

KOHUSTUSLIK LISASEADE
• Elektrooniline juhtaneel kiiruse muutmise ja automaatika haldamise võimalusega.
